QT图形界面开发学习笔记

QT图形界面开发

安装

进入网站

Download Qt OSS: Get Qt Online Installer

进入这个网站，一定要先注册，注册之后要打开邮箱做邮箱验证，然后才可以使用。

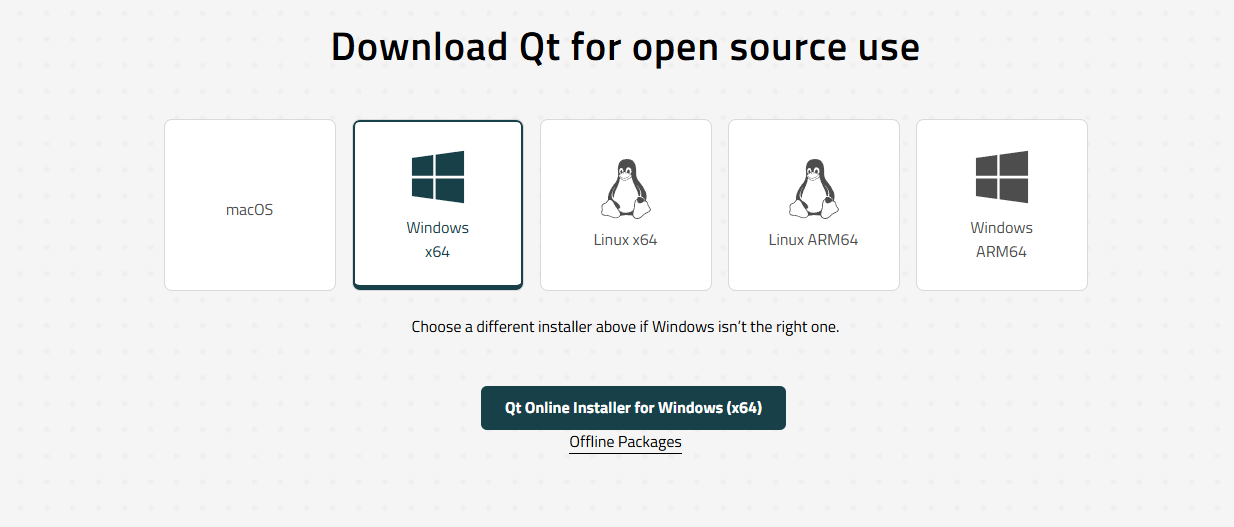

下载

选择正确的版本，点击按钮就自动下载了

切换镜像开启安装（重要）

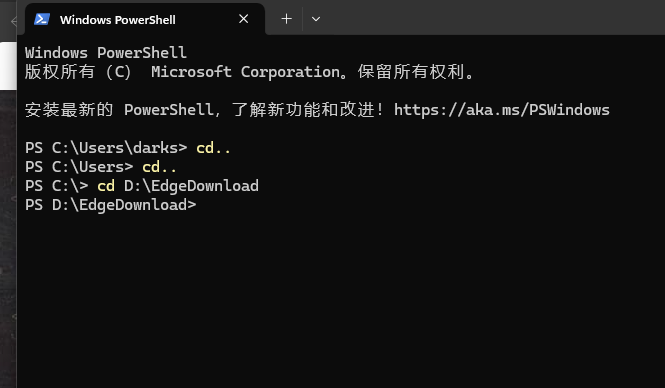

下载完成之后一定要使用power shell打开下载文件所在的文件夹

然后输入

.\ （连括号整个替换成下载下来的文件名） --mirror https://mirrors.ustc.edu.cn/qtproject/

然后就自动切换镜像并且开始了安装流程

如果你出现“无法将“.\qt-online-installer-windows-x64-4.8.0.exe”项识别为 cmdlet、函数、脚本文件或可运行程序的名称。”这样的错误，那90%概率你替换有误

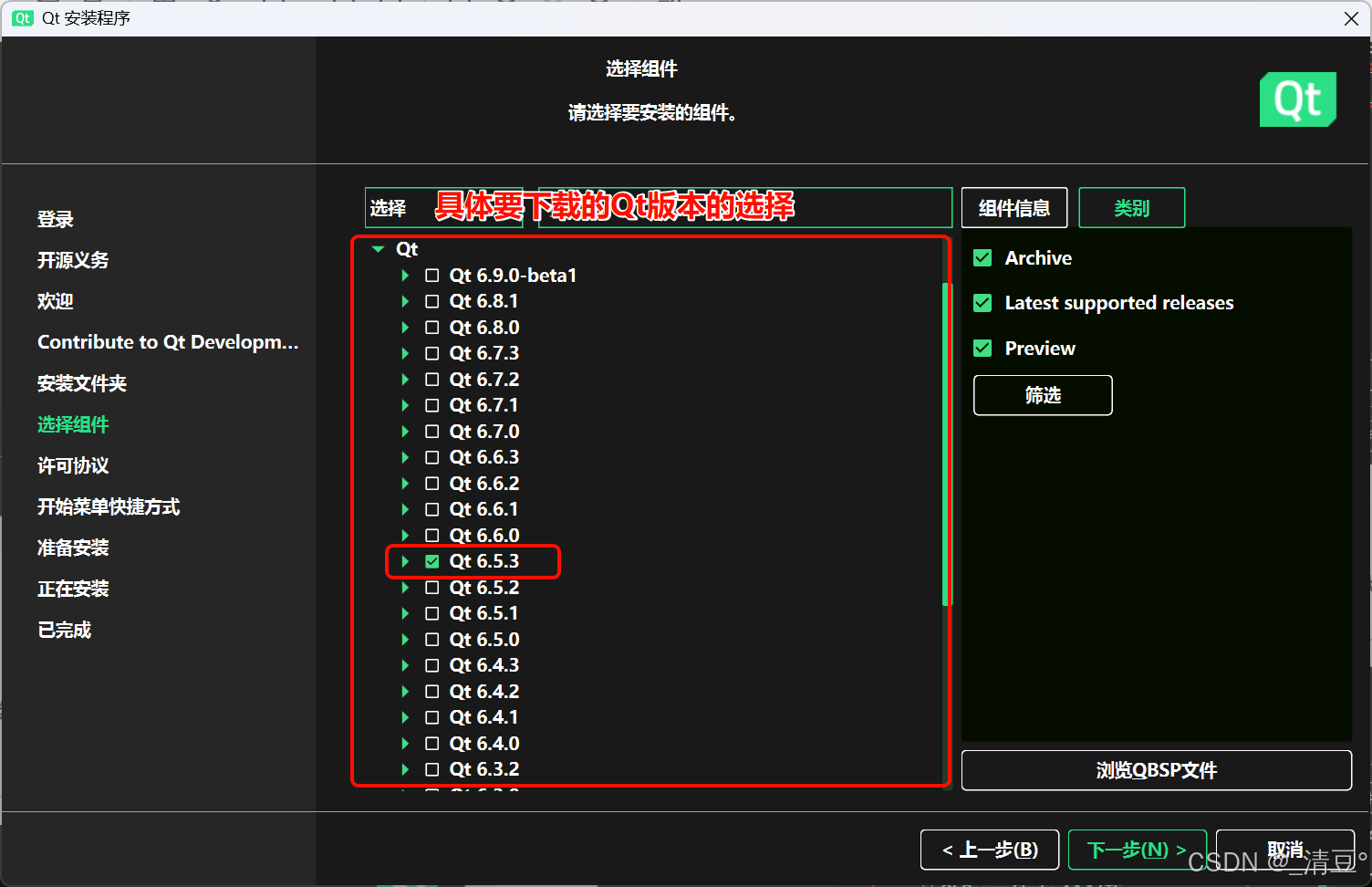

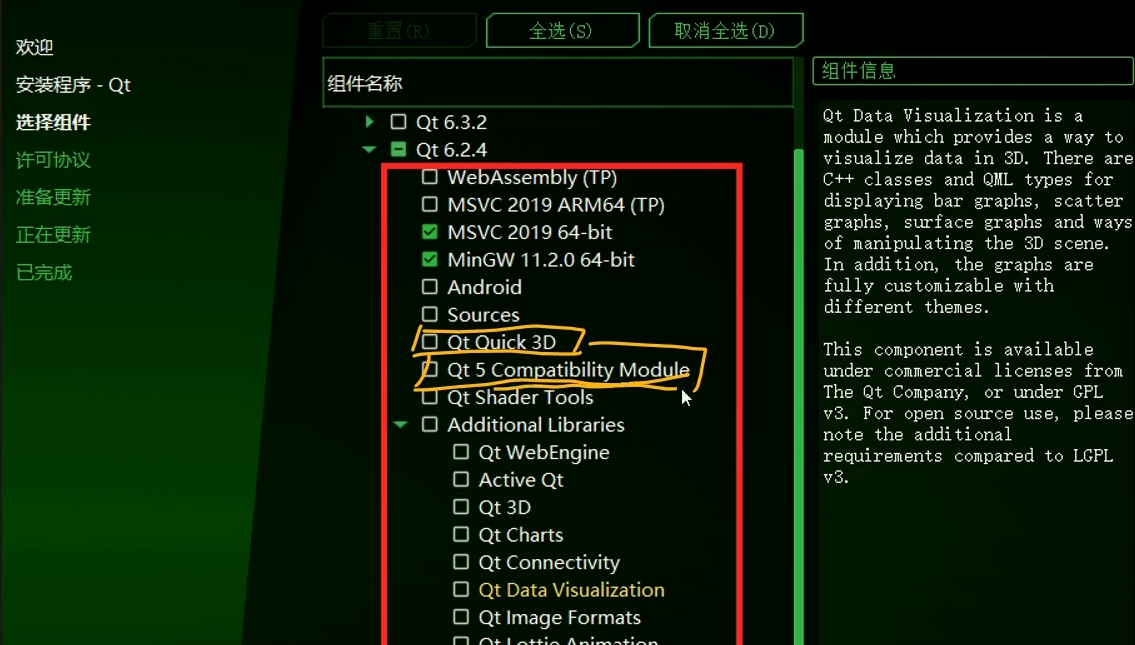

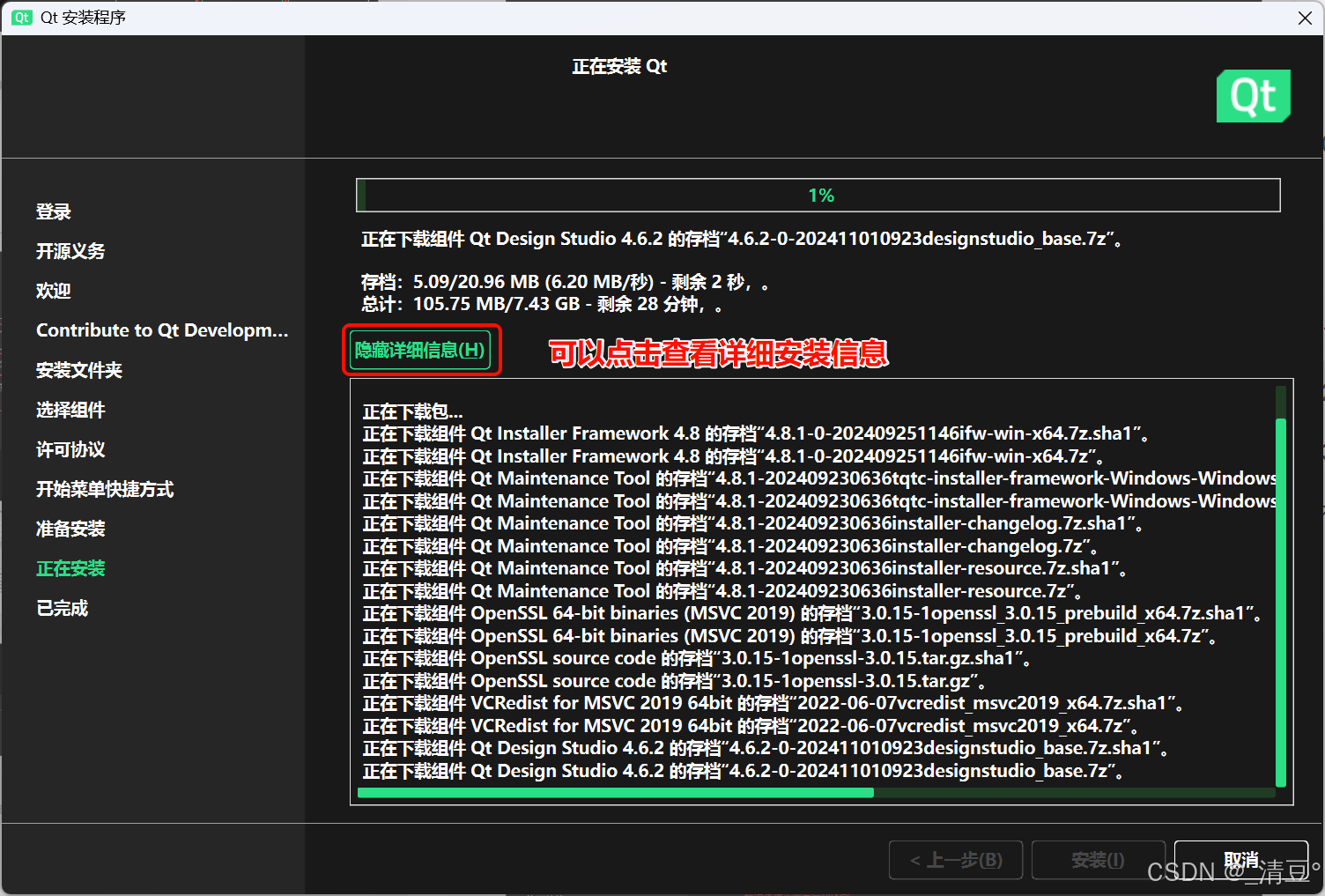

安装过程

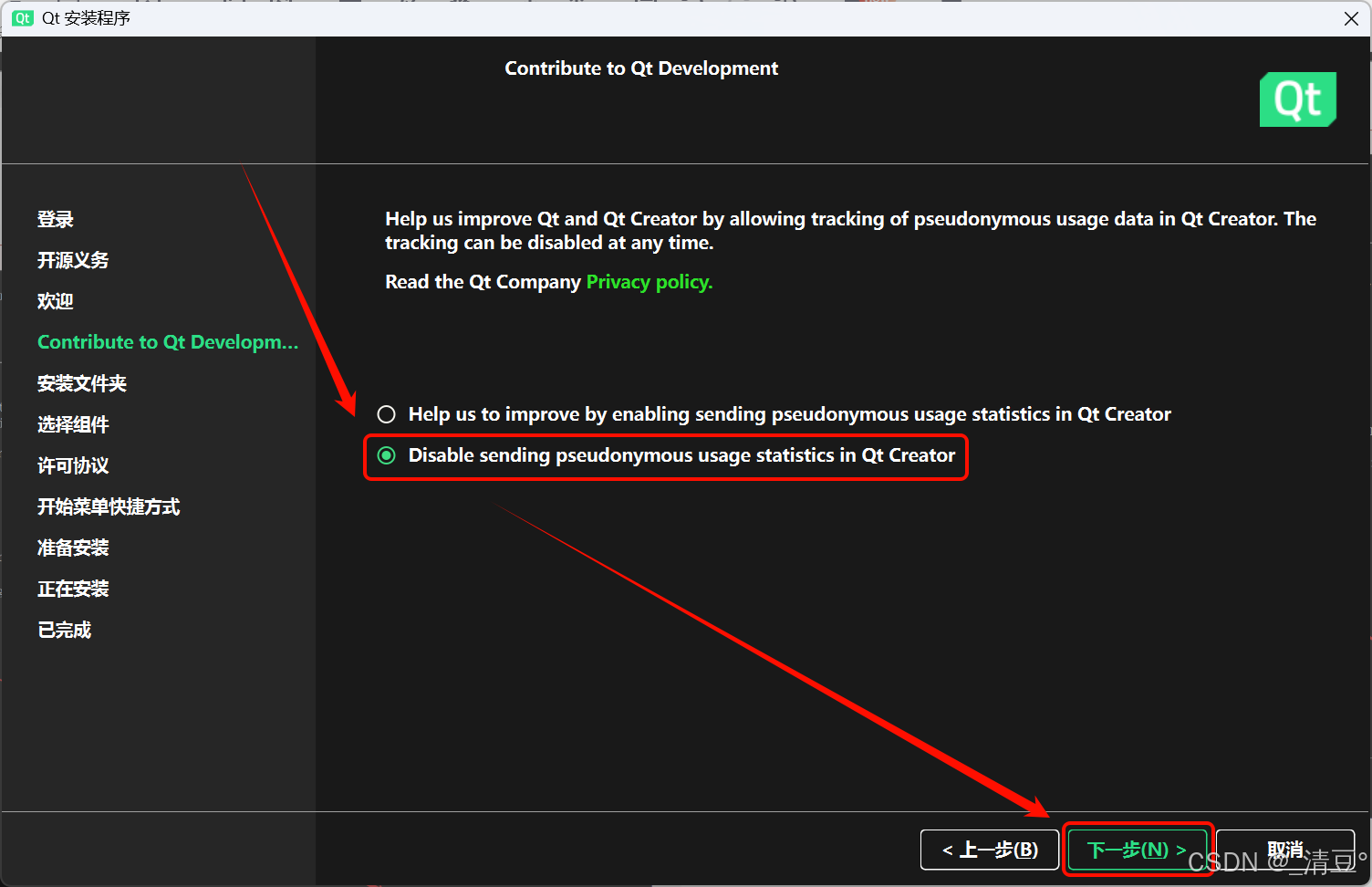

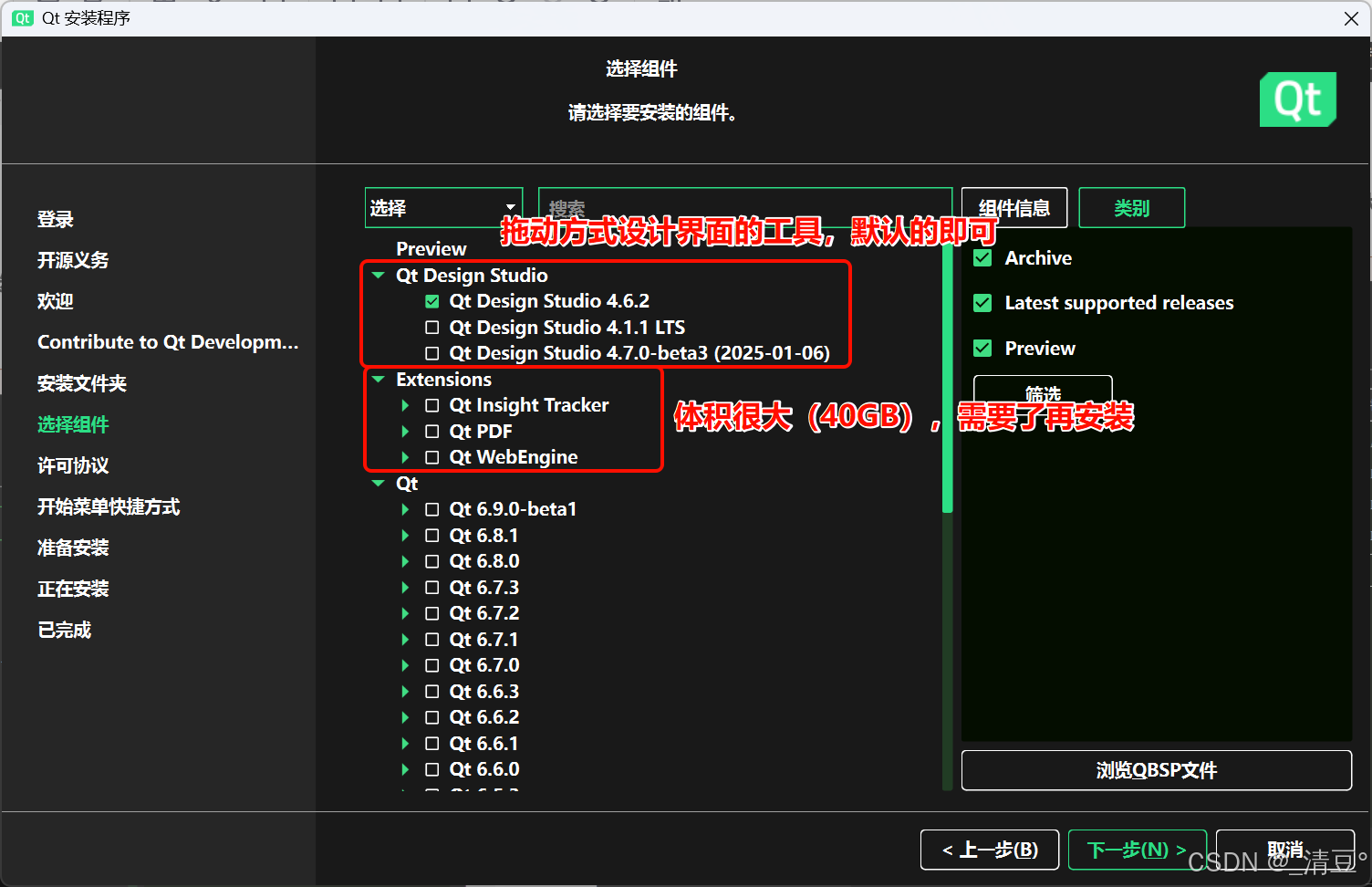

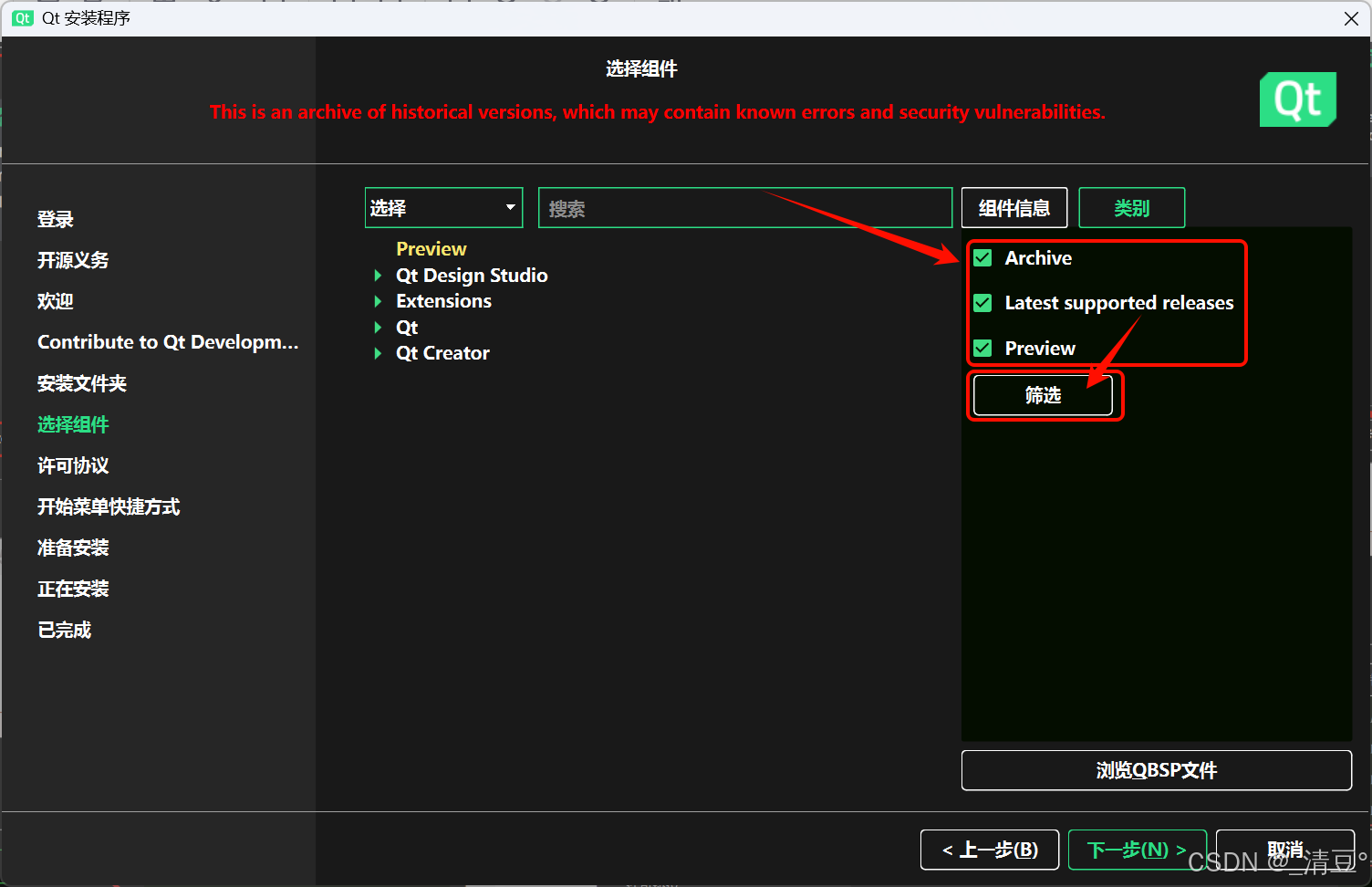

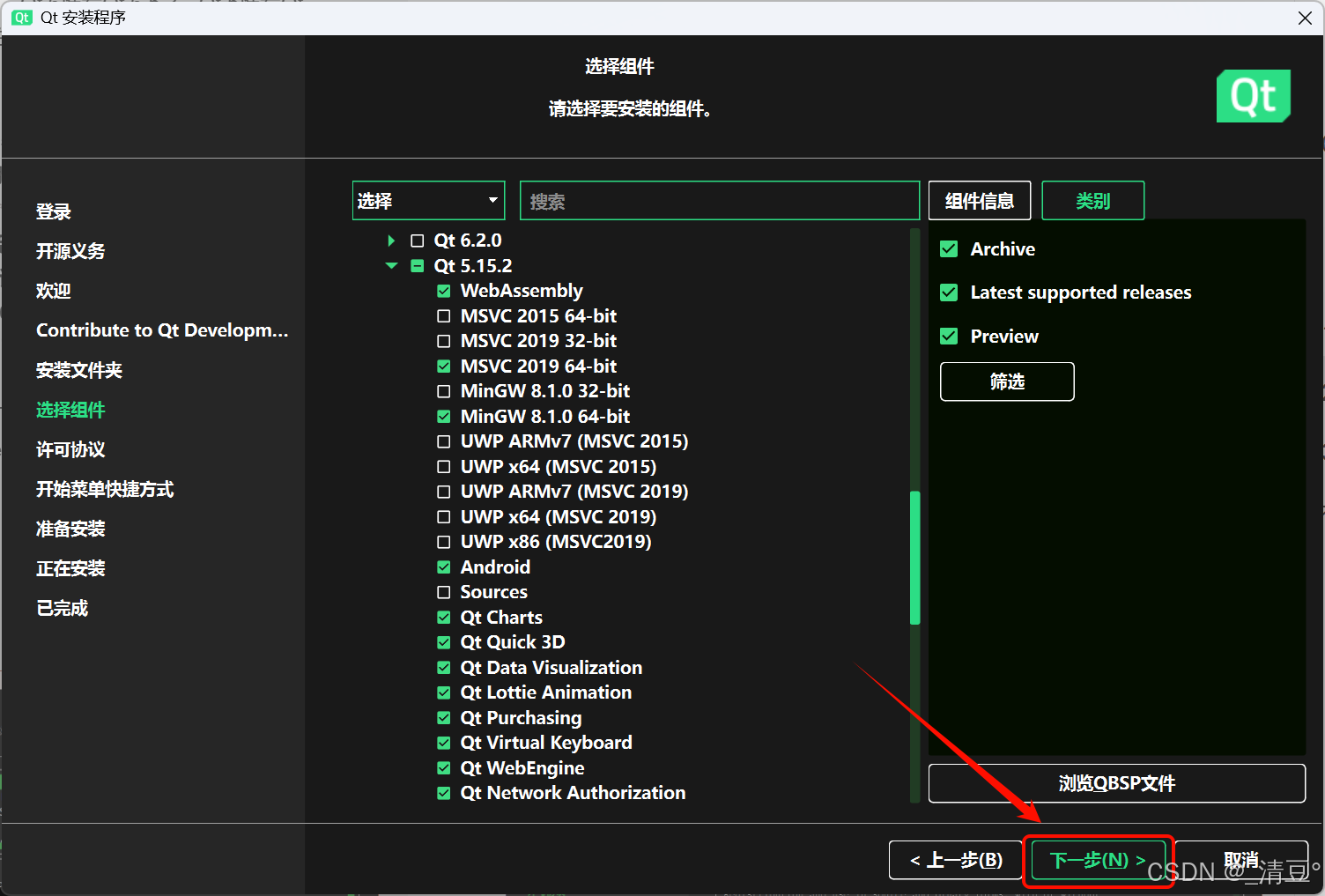

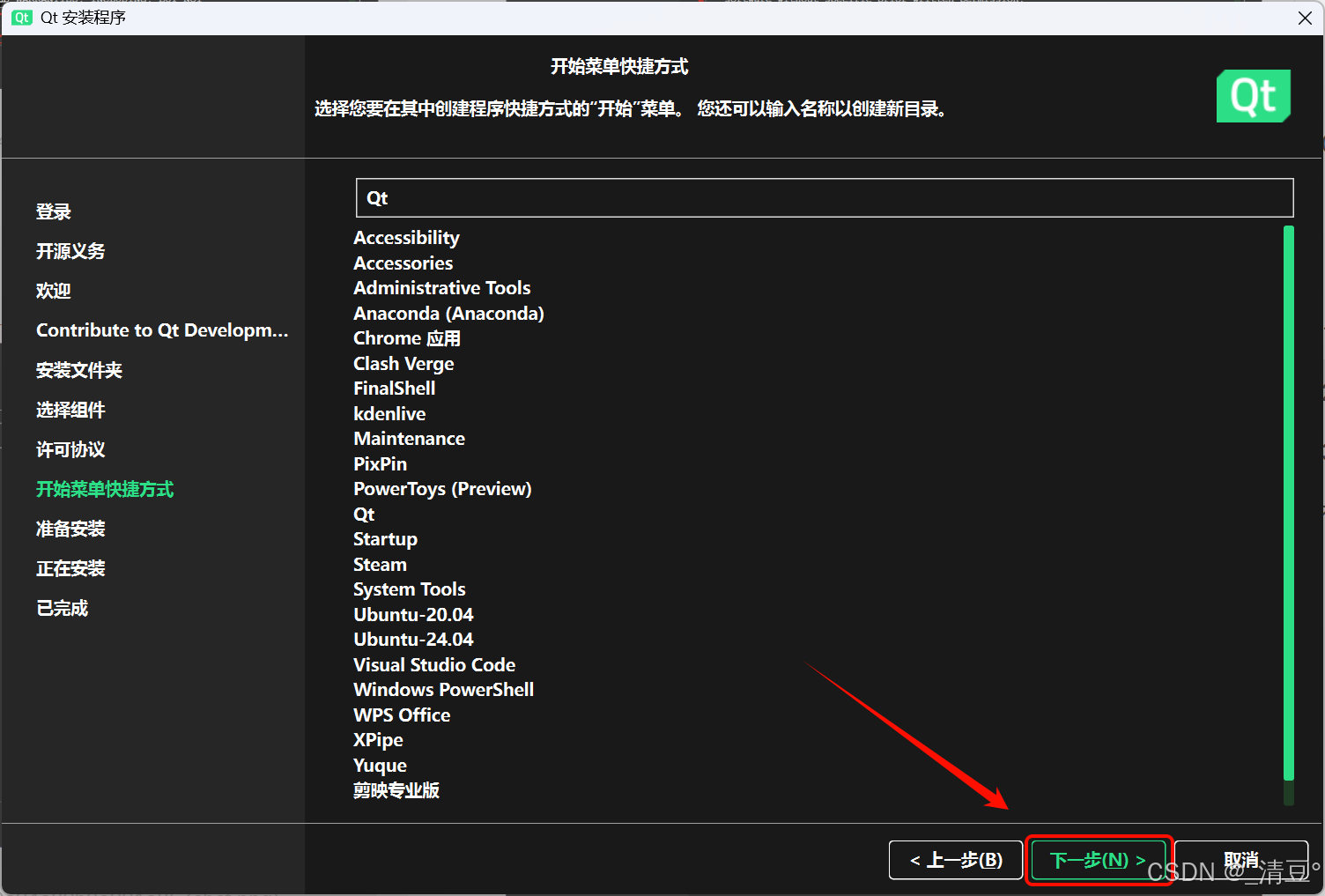

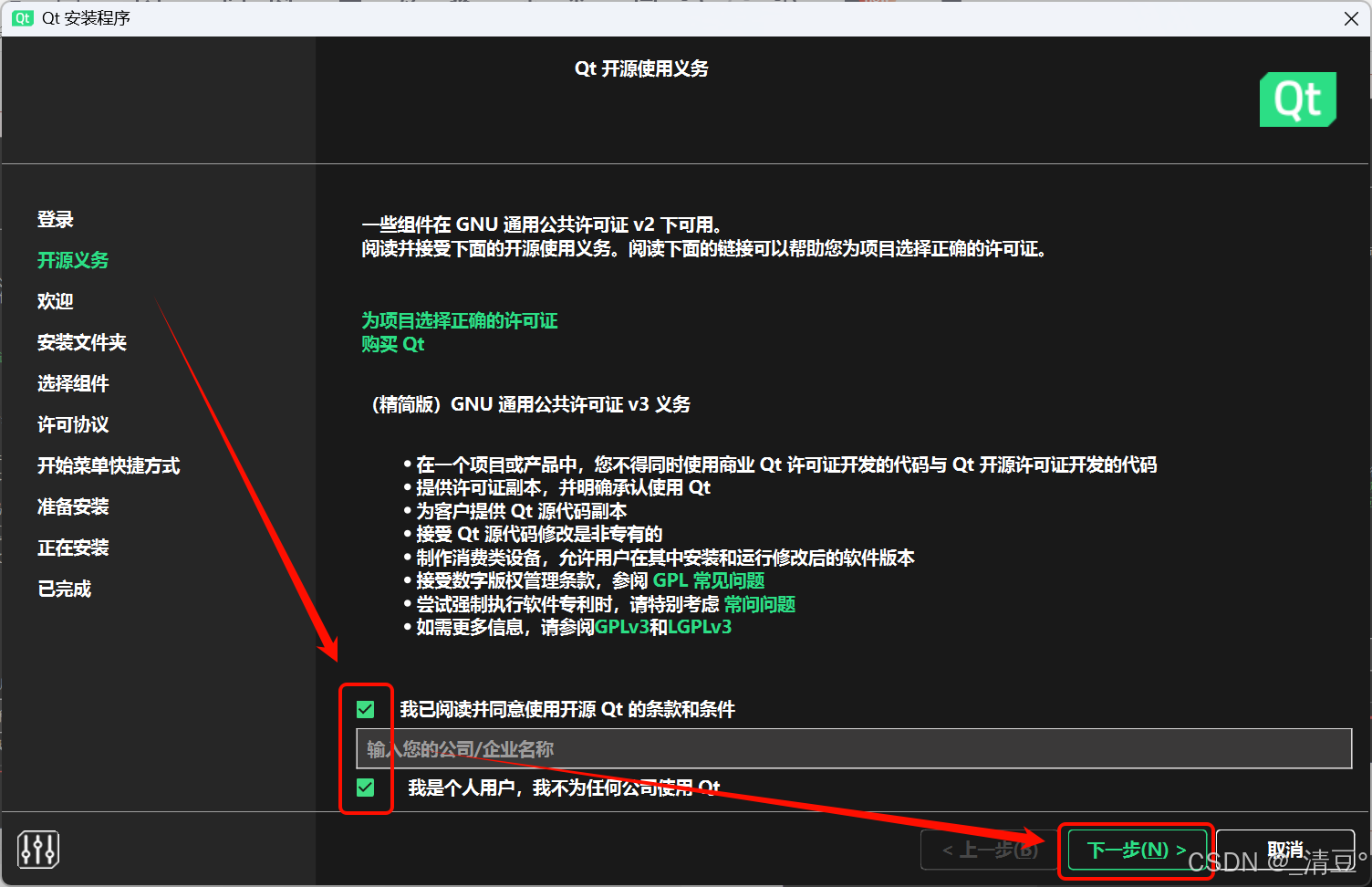

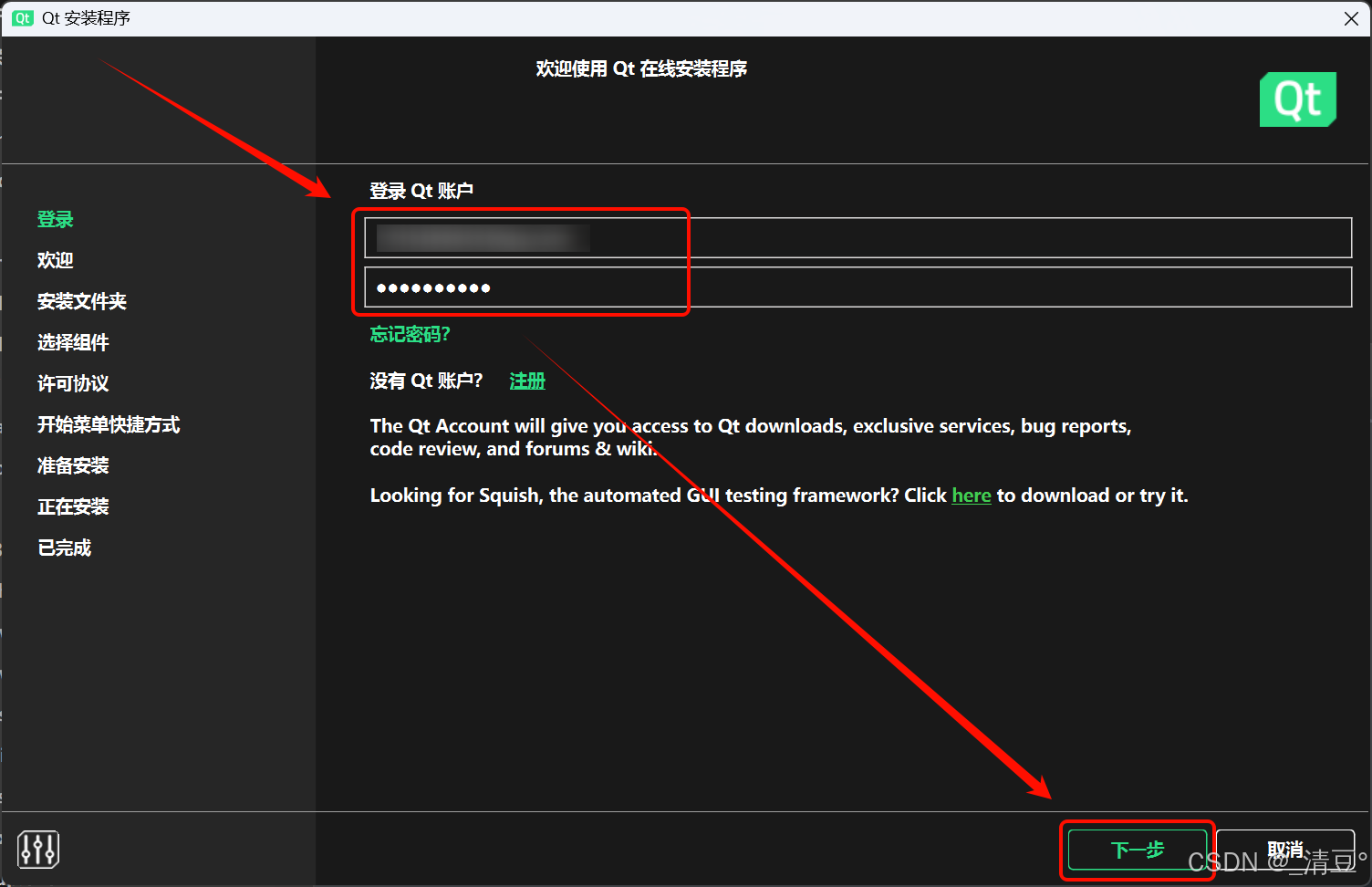

输入账号密码开始安装，基本上一直点下一步就行
（懒得重新截图了，下面的几张图来自csdn 文章编号：132645054）

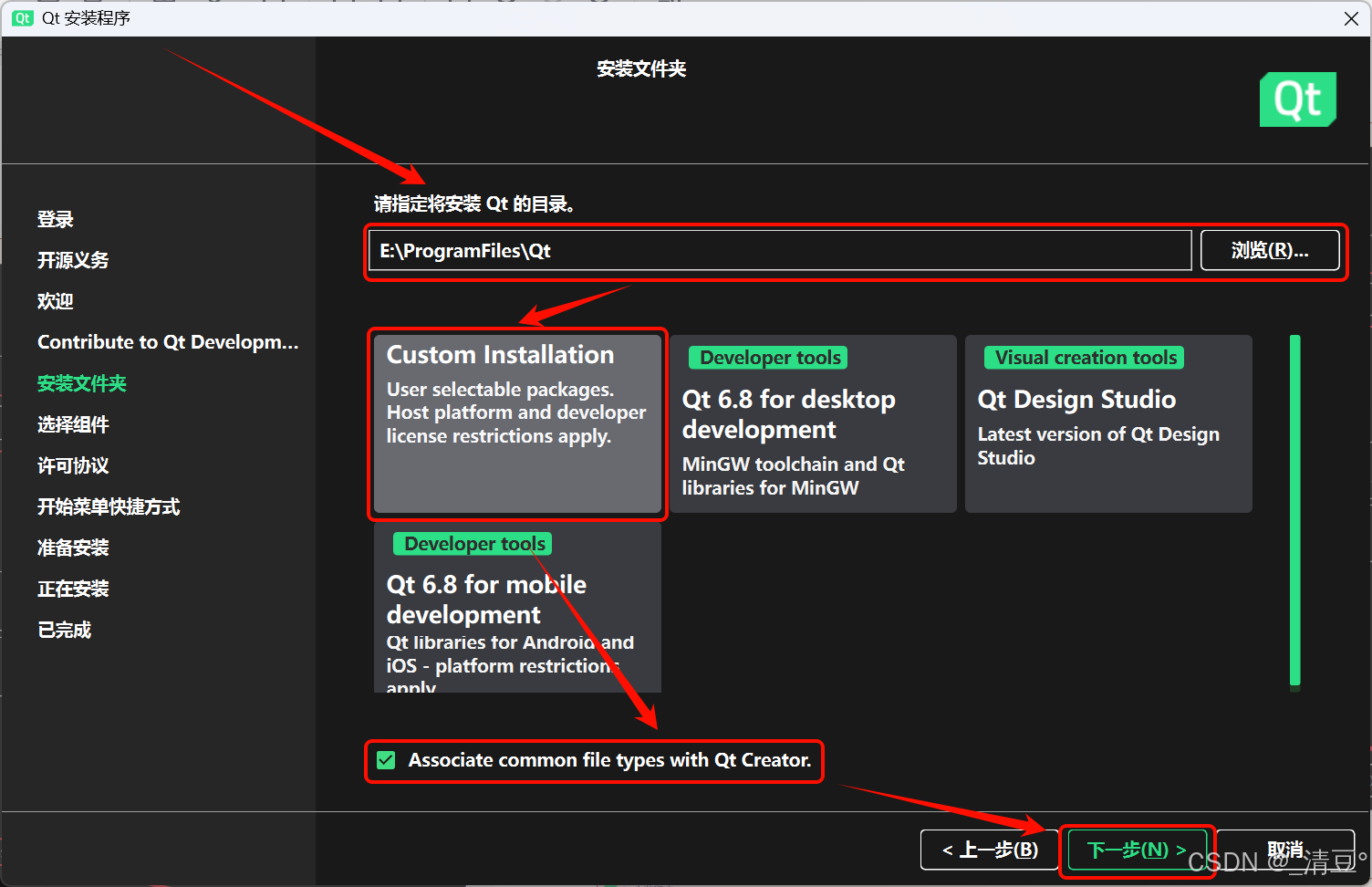

这里要选择安装路径（不能有中文）

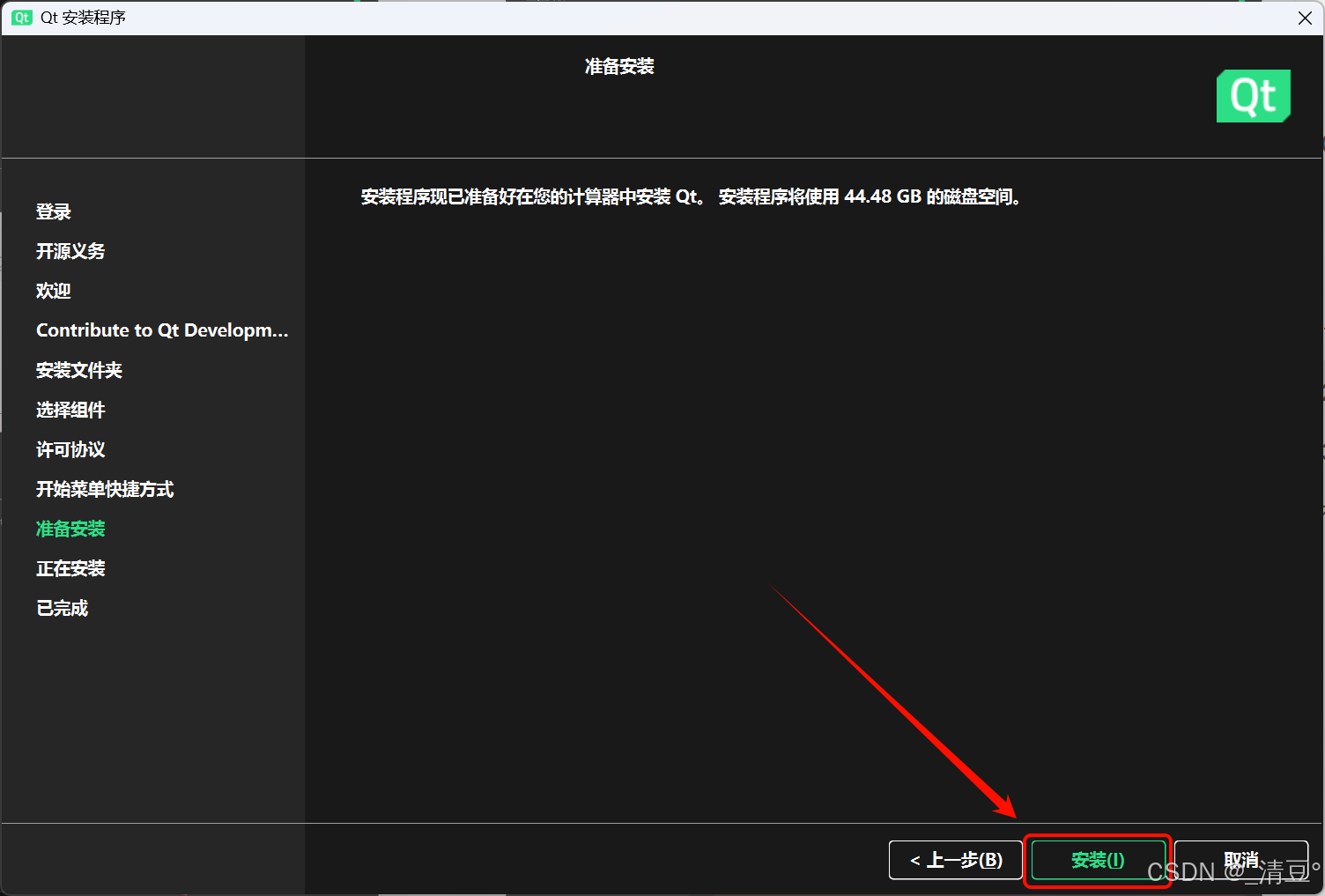

等待安装完成就结束了安装。

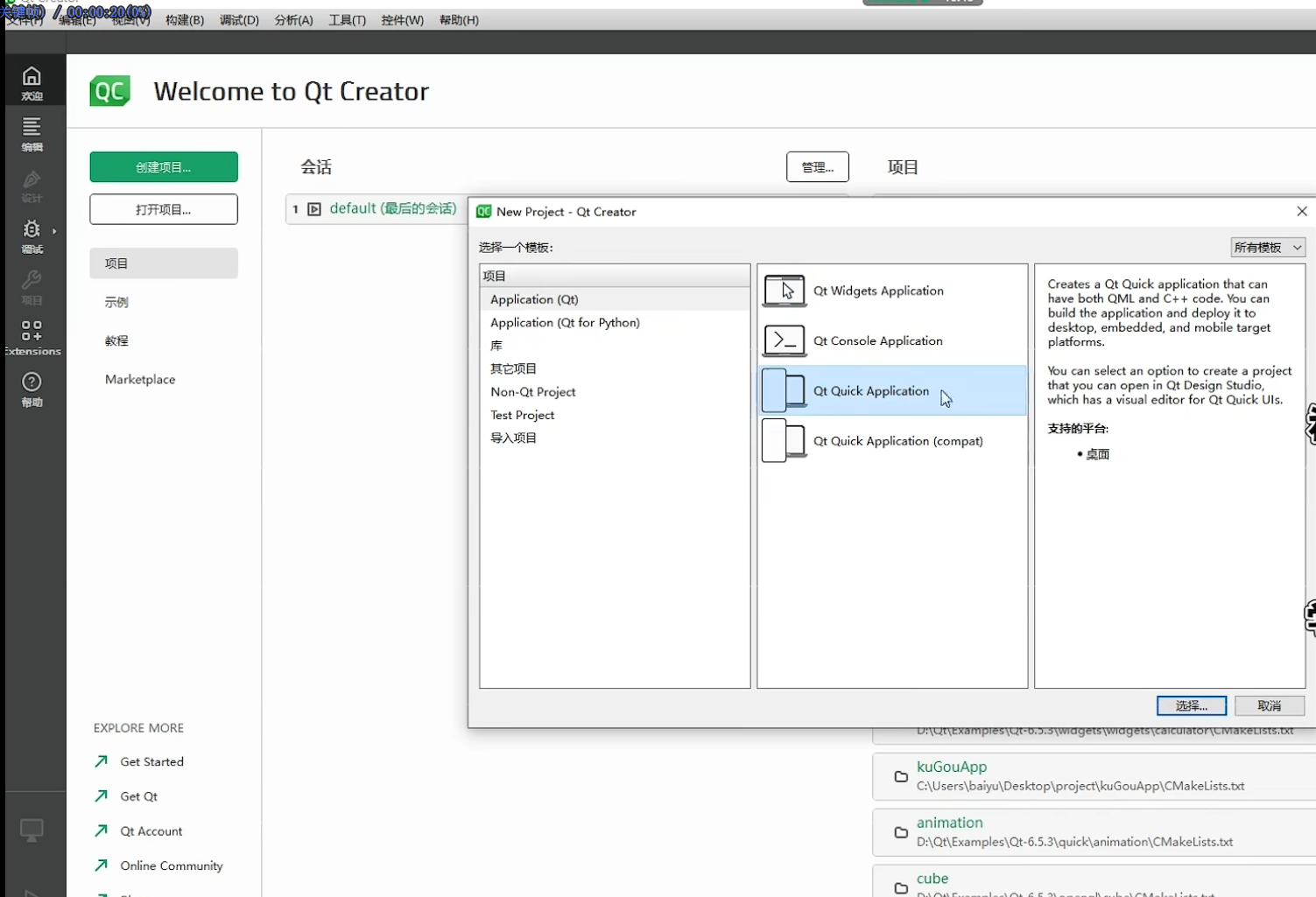

创建项目

创建项目随便选一个，基于这里创建的类型不同可能会有不同，但是基本上差别不大。

后记：这里如果选第一个就是用C++的方式去编写程序，如果选第二个就是编写控制台程序
只有选第三个和第四个才是用QML编写程序

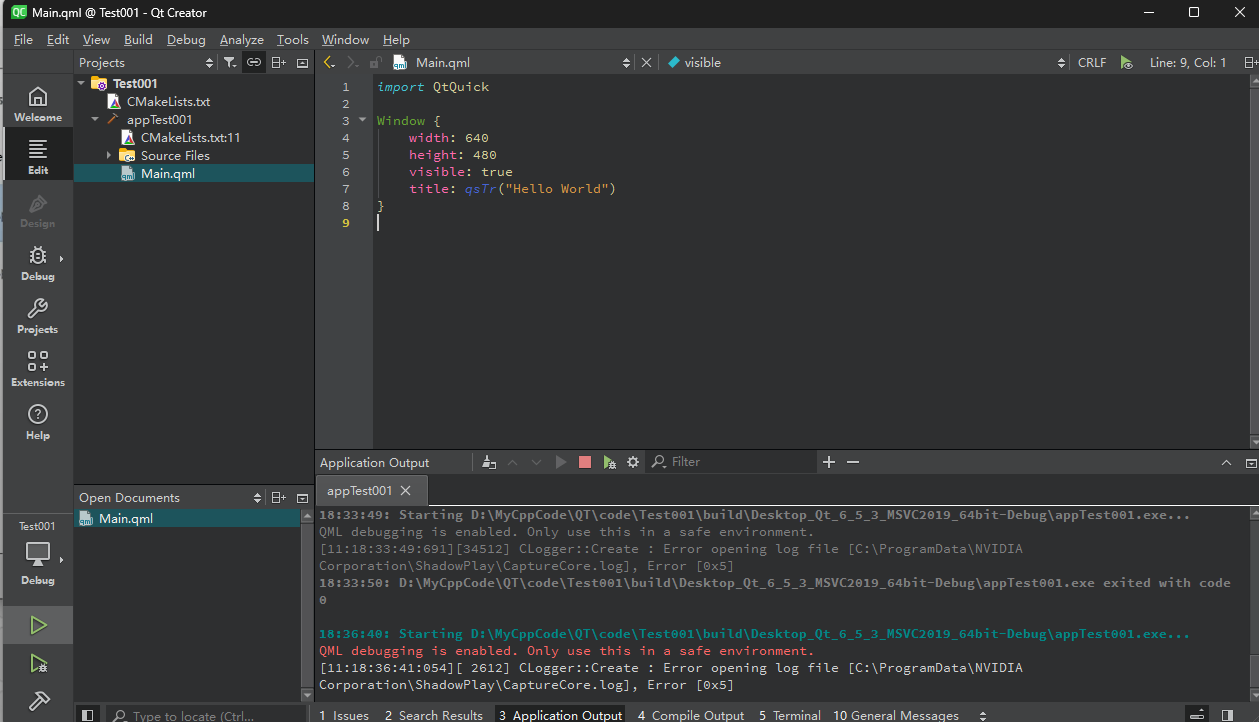

进去之后 直接点左下角运行一下

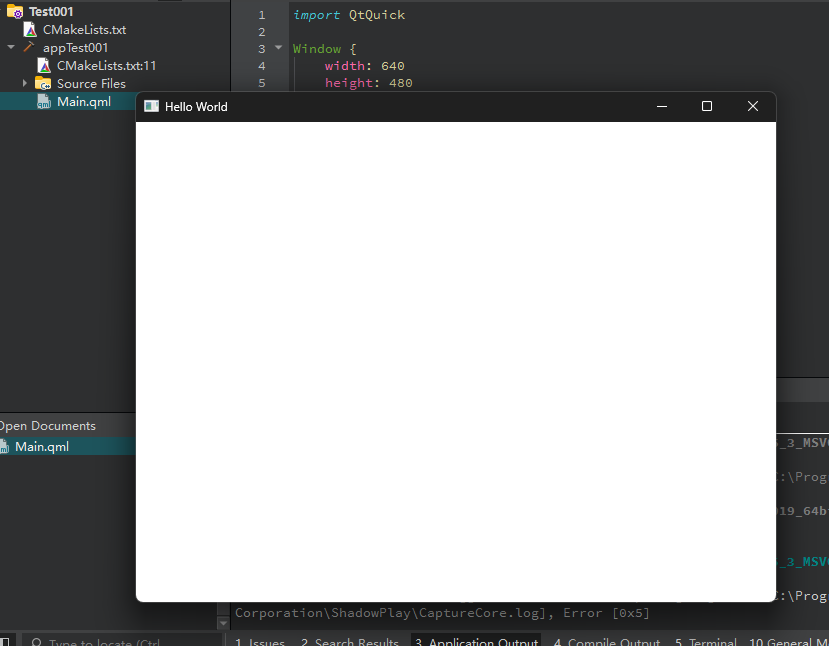

如果出现这个可以拖动的helloword就是创建成功了

代码学习(基于QML的方式)

认识QT

qt是一个图形框架，基于C++开发
可以做什么？
windows linux mac软件，安卓，ios，鸿蒙
qt两大派系
QML C++
QML的语法更加简单 适合没学过C++的

import QtQuick
/*相当于C语言的包含头文件 引入库
QtQuick是一个库*/
/*下面的windows就是一个基本数据类型*/
/*在QT里面 数据类型分为两大类
一种叫做对象类型：Window
另一种叫值类型：整形 浮点型 字符串 布尔型
如何区分？
凡是对象类型的 都会有一个花括号{}来标示它是个对象
后面没有 带花括号的都是值类型
*/
/*根对象 在每个源文件中只允许存在一个根对象
类似c++和java中的main函数 只能有一个*/
Window {
    /*声明自己的属性 通过property关键字声明
        property 数据类型 名称 ： 值
    可以不赋值 通过换行分隔*/
    property int a
    property string str1 :"hello world QML"

    /*括号中的部分都是window这个对象的属性
    通过冒号给属性赋值，下面的属性都是window里面自带的属性*/
    width: 640
    height: 480
    visible: true
    // title: qsTr("Hello World")
    /*上面分别对应窗口的长宽 是否可见和标题*/
    title: str1
    /*id是给上个面的window根对象取一个名字
      QT中赋值的操作在对象中 不在定义的时候
      同时对象的名字可以为空*/
    id:root
    /*子对象：矩形*/
    Rectangle{
        x:100
        y:100
        width:root.width/3 /*设置矩形的宽度为窗口宽度的三分之一*/
        /*这种哦绑定的方式类似动态绑定*/
        height:200
        color:"blue"
        /*把这个子对象赋给矩形
          文本的坐标轴就从矩形（父对象 ）左上角开始为0*/
        Text{
            x:20
            y:100
            text:"第二个文本"
        }
    }

    /*子对象：文本 */
    Text{
        text:"你好 123"
    }
    /*正常情况下直接加下面的文本对象会重叠
    QT使用笛卡尔坐标系 坐标原点在左上角*/
    // Text{
    //     text:"第二个文本"
    // }

}

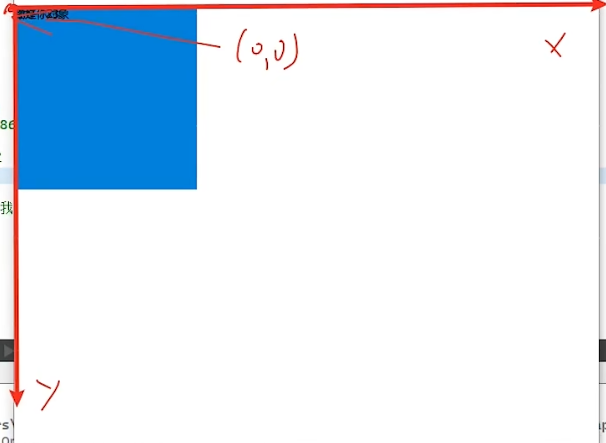

笛卡尔坐标系

登陆界面

import QtQuick
import QtQuick.Controls


Window {
    property string str1:"登陆界面"

    width: 320
    height: 480
    visible: true
    title: str1
    id:root


    Image{
        id:redrabbit
        x:(root.width-redrabbit.width)/2
        width:120
        height:140
        source: "https://spjblogimg-1329562662.cos.ap-shanghai.myqcloud.com/img/5eea8644b528184bef8380be5fb36de9.jpg"
    }

    TextField{
        x:30
        y:200
        width:250
        height: 45
        font.pixelSize: 20/*设置字体大小*/
        verticalAlignment:Text.AlignVCenter/*水平对齐*/
        horizontalAlignment: Text.AlignHCenter/*垂直对其*/
        placeholderText: "请输入账号"
        /*前面的是属性*/
    }

    TextField{
        x:30
        y:270
        width:250
        height: 45
        font.pixelSize: 20/*设置字体大小*/
        verticalAlignment:Text.AlignVCenter/*水平对齐*/
        horizontalAlignment: Text.AlignHCenter/*垂直对其*/
        placeholderText: "请输入密码 "
        /*添加掩码*/
        echoMode: TextInput.Password
        /*前面的是属性*/
    }

    Button{
        x:30
        y:350
        width:250
        height:50
        text:"登录"

    }


}

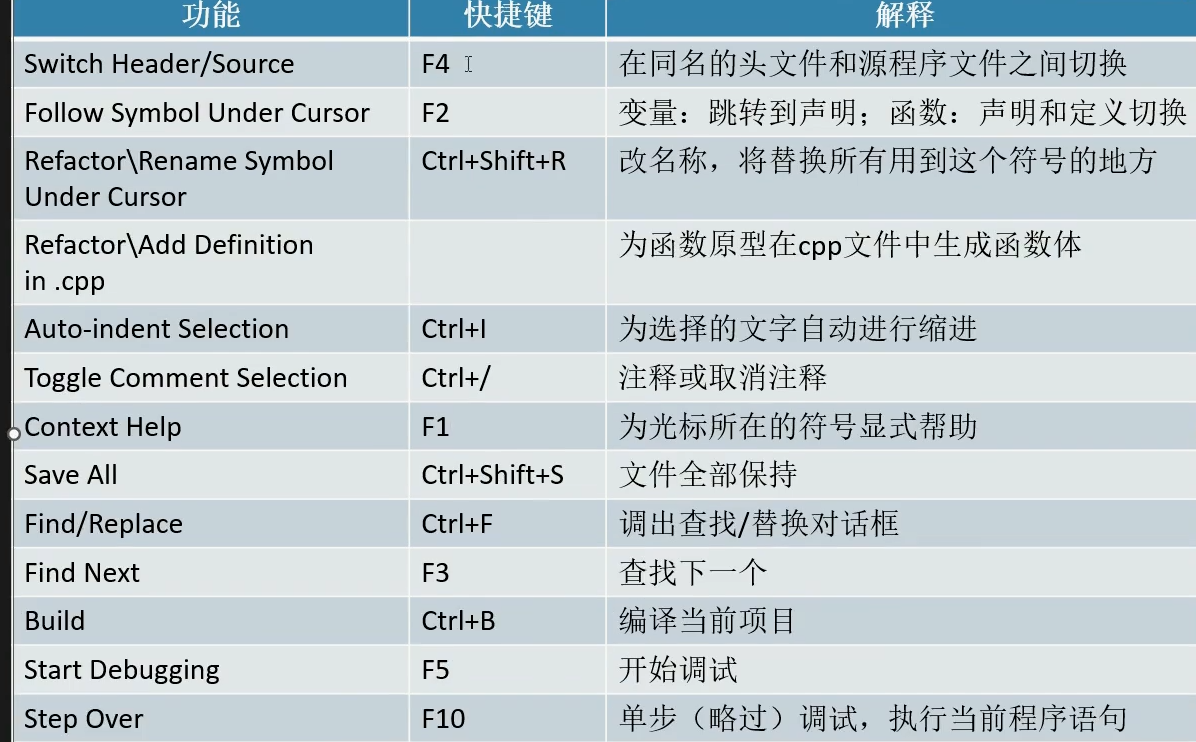

使用技巧(快捷键)

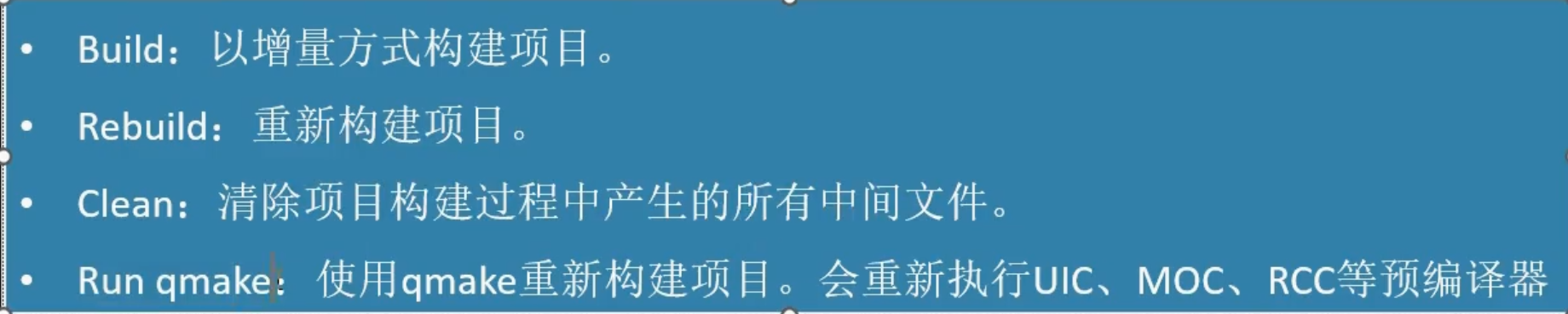

项目管理

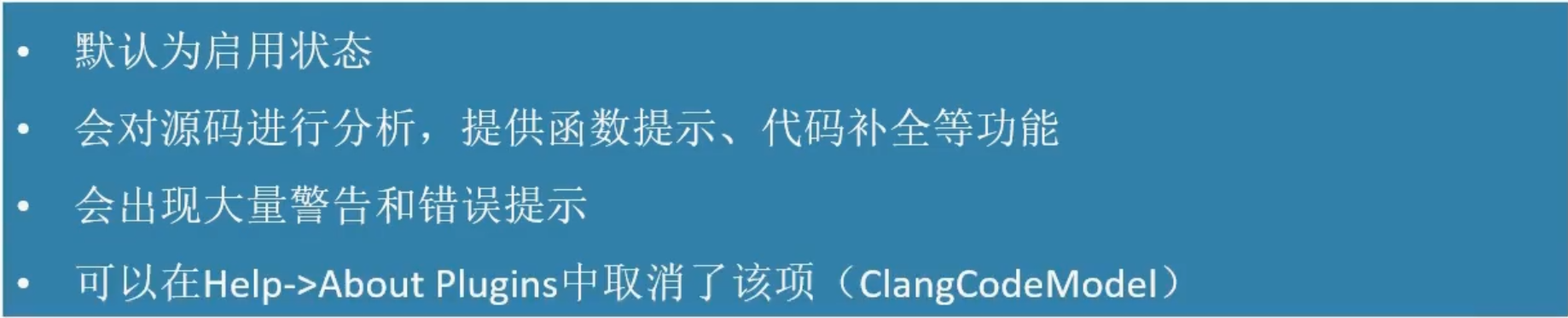

Clang代码模型

QT框架功能概述

QT类库的模块
QT中的模块分为两大类
QT基本模块：提供了QT再所有平台上的基本功能
QT附加模块：实现一些特定功能的模块

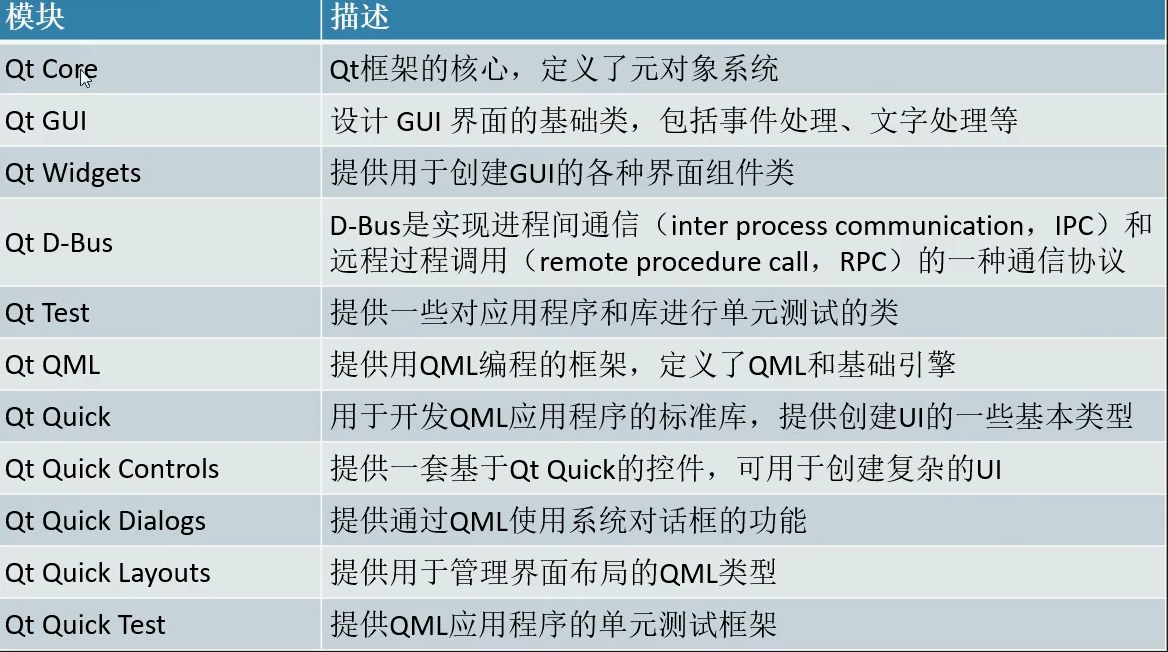

基本模块

附加模块

QT附加模块可以实现一些特定目的，可能只在某些开发平台上有，或只能用于某些操作系统

QT全局定义

头文件（QT类的头文件都会包含该头文件)包含了QT类库的一些全局定义:
基本数据
函数
宏
数据类型定义:
确保再各个平台上都有同意确定的长度

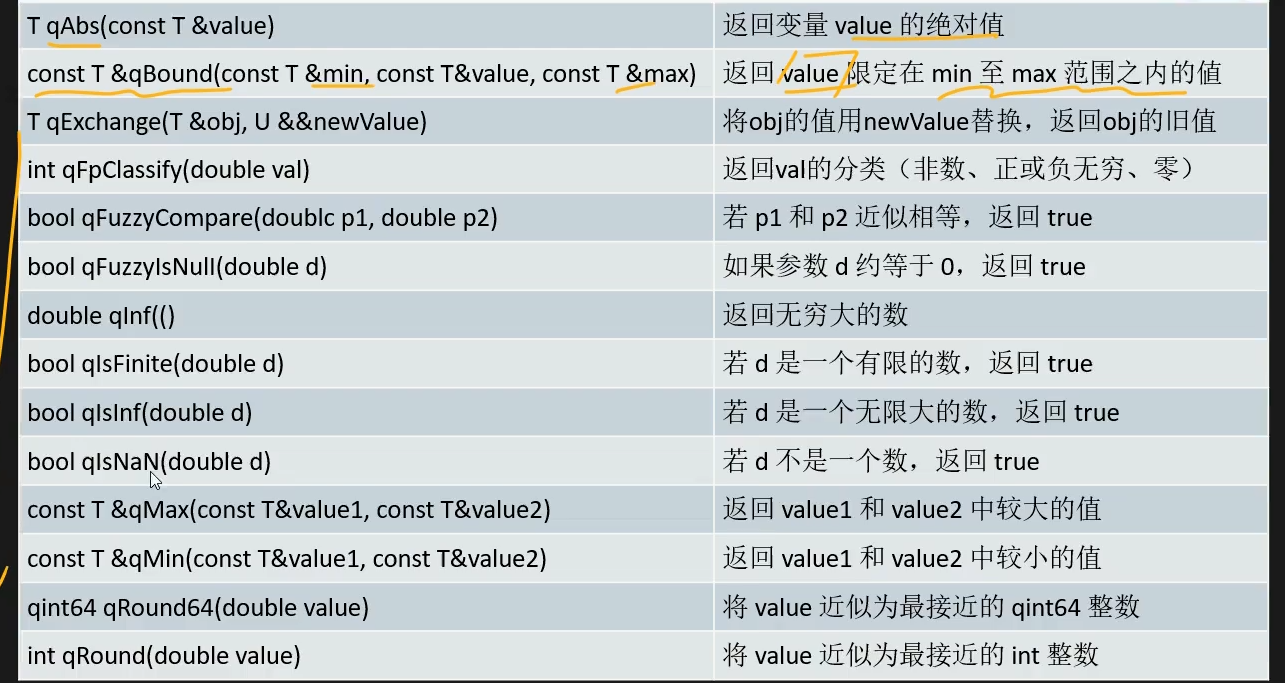

全局函数定义

还有一些基础的数学原酸函数再头文件中定义，比如三角运算函数，弧度与角度之间的转换函数

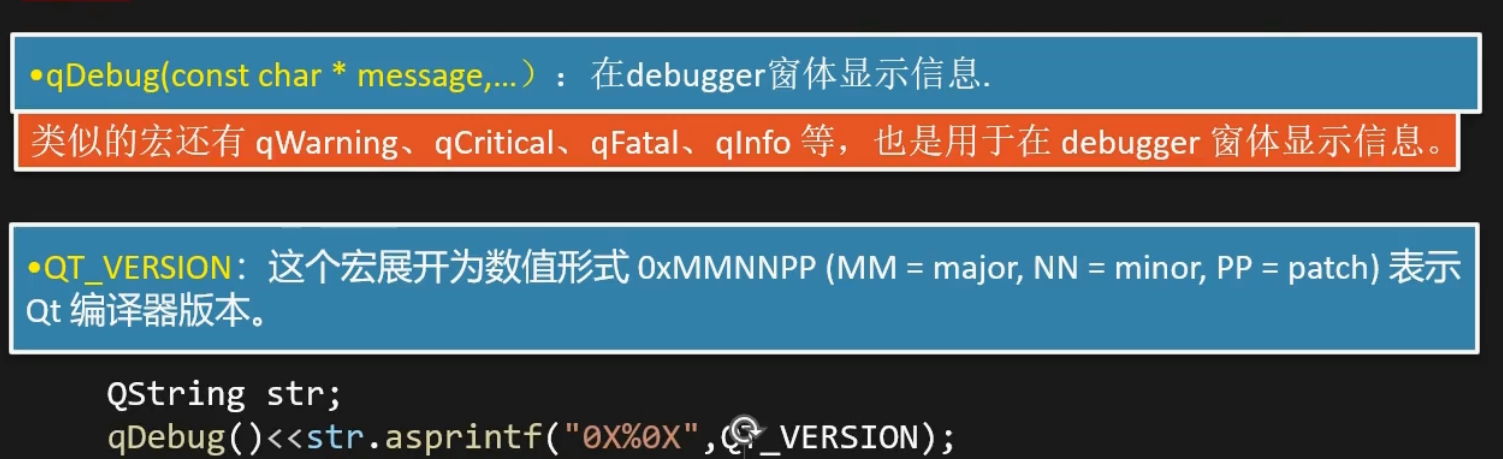

宏定义

QT的元对象系统

QT中引入元对象系统堆标准C++语言进行了扩展
QObject类是所有使用原对象系统的类的基类
必须在一个类的开头部分插入宏Q_OBJECT，才可以使用元对象系统的特性。当MOC发现类中定义了Q_OBJECT宏时,会为其生成相应的C++源文件
元对象编译器是一个预处理器，先将Qt的特性程序转换为标准C++程序，再由标准C++编译器进行编译

Object类

QMetaObject类

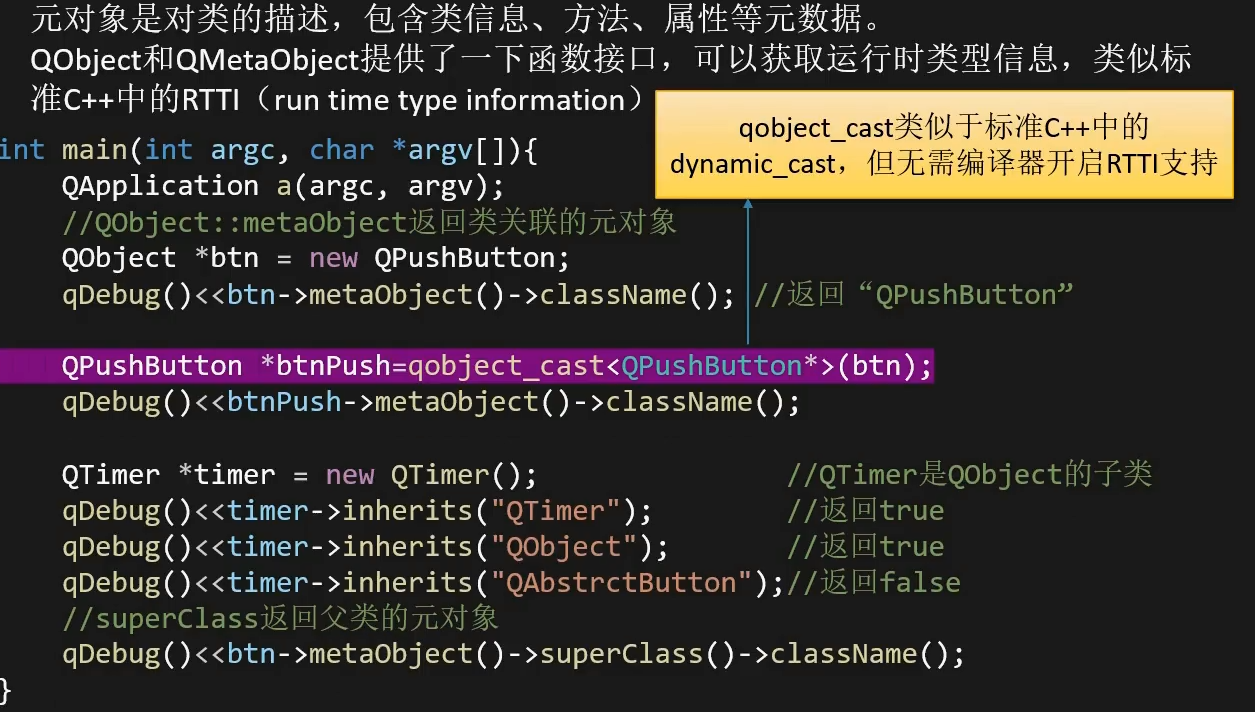

元对象是对类的描述，包含类信息、方法、属性等元数据
QObject和QMetaObject 提供了以下函数接口，可以获取运行时类型信息，类似标准的C++中的RTTI

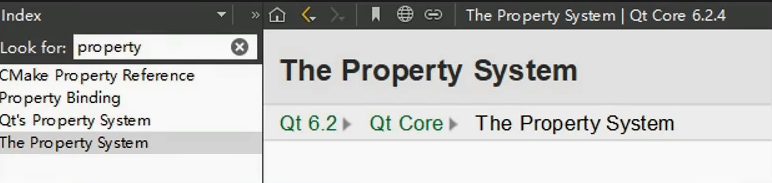

属性系统

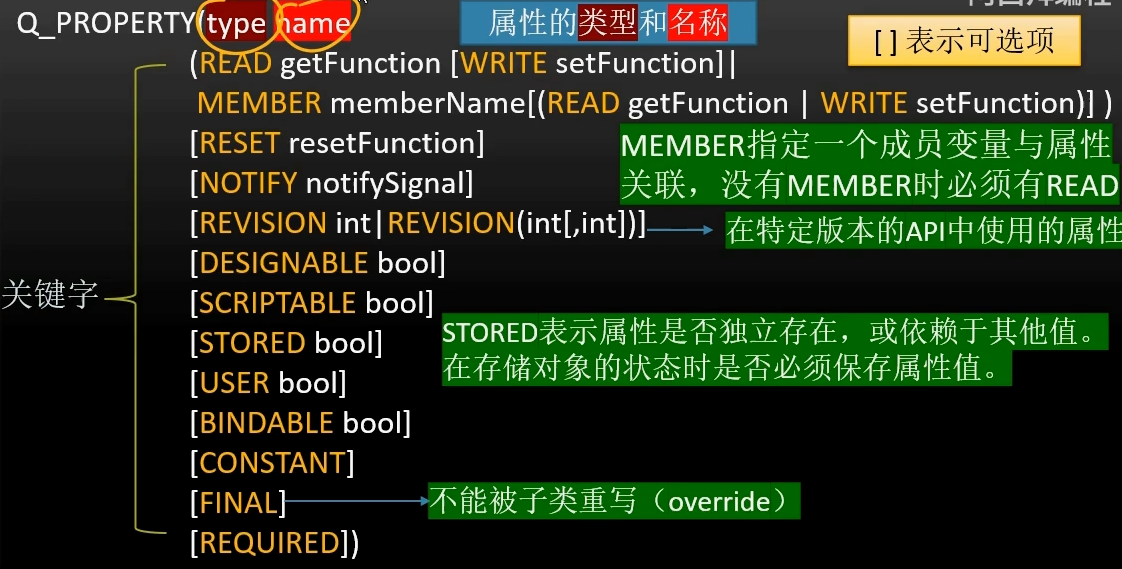

在OObject的子类中可以通过Q_PROPERTY宏定义属性

这个部分后面太难了，学不懂，确定要用了再回来学

信号与槽

信号与槽是元对象系统支持的，对象间通信所采用的机制

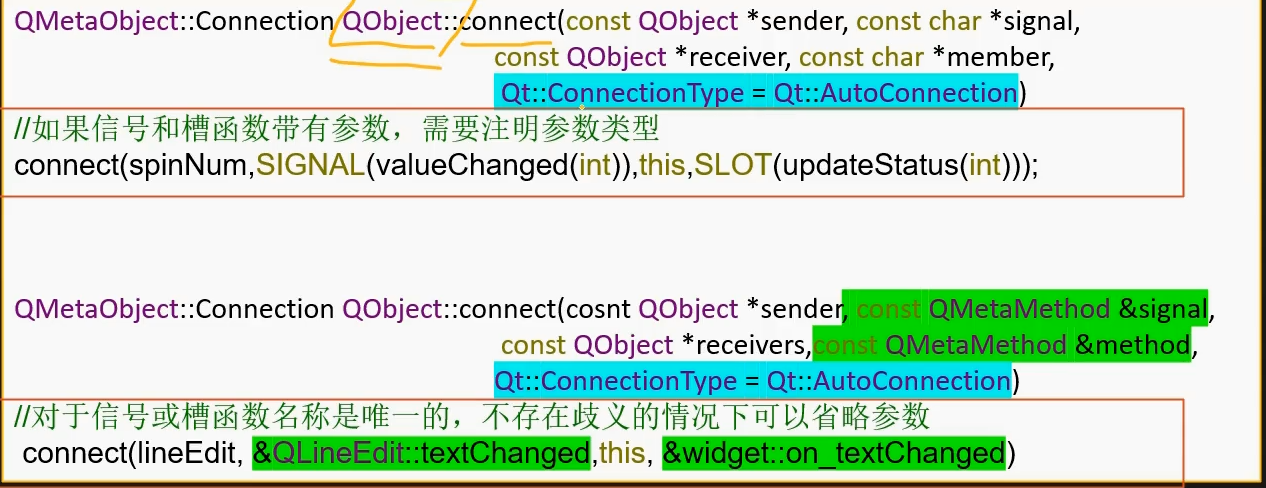

connect函数的使用

其中第一个参数是发送者，第二个参数是信号，第三个参数是接收者，这样就可以读懂了。
可知接收者往往就是指针，另这个函数是静态函数，所以不管在哪里调用都行。
比如在widget里面使用，那么肯定是指向widget的（子类)

如果信号和槽函数都存在重载的情况，则需要使用qOverload<参数类型>进行指定:

上面的形式都是静态函数版本，无法获得对象本身的this指针。还有成员函数的版本

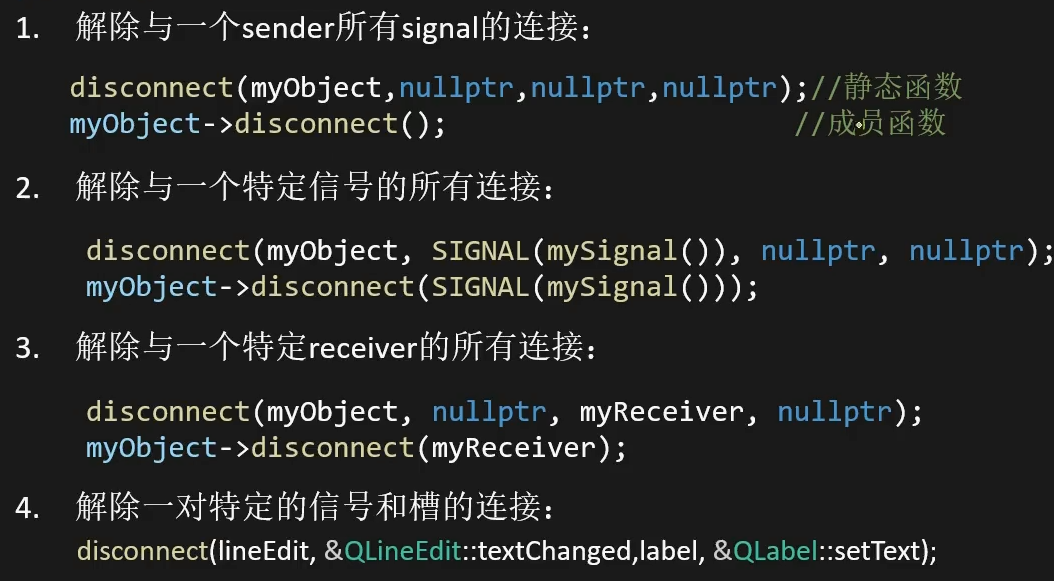

disconnect()函数的使用

sender()函数
在槽函数里，使用QObject::sender()可以获取信号发射者的指针

QSPinBox*spinbox = qobject_cast<QSpinBox*>(sender())

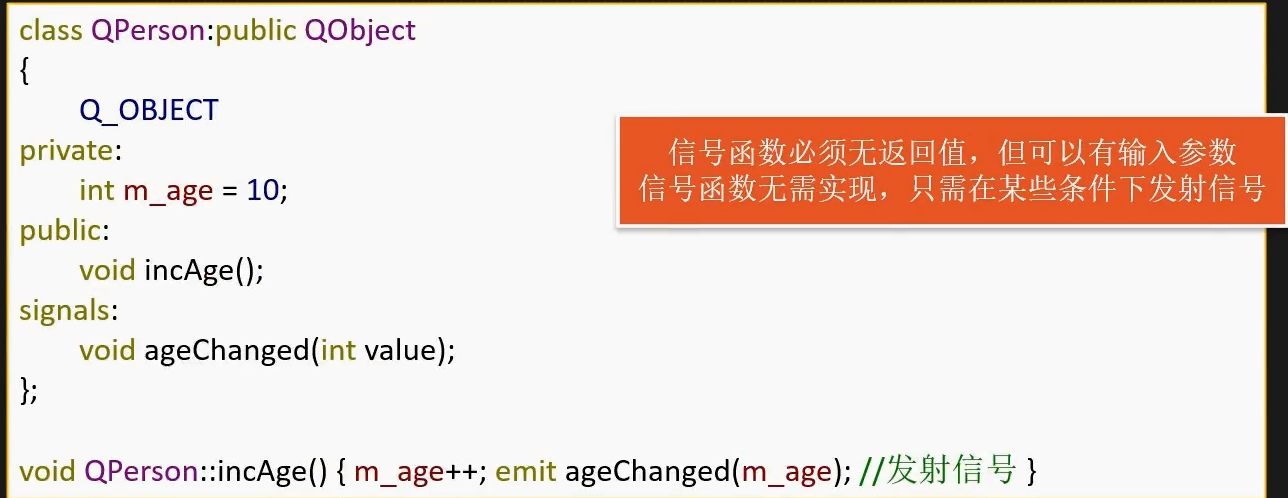

自定义信号及其使用

代码学习（基于C++）

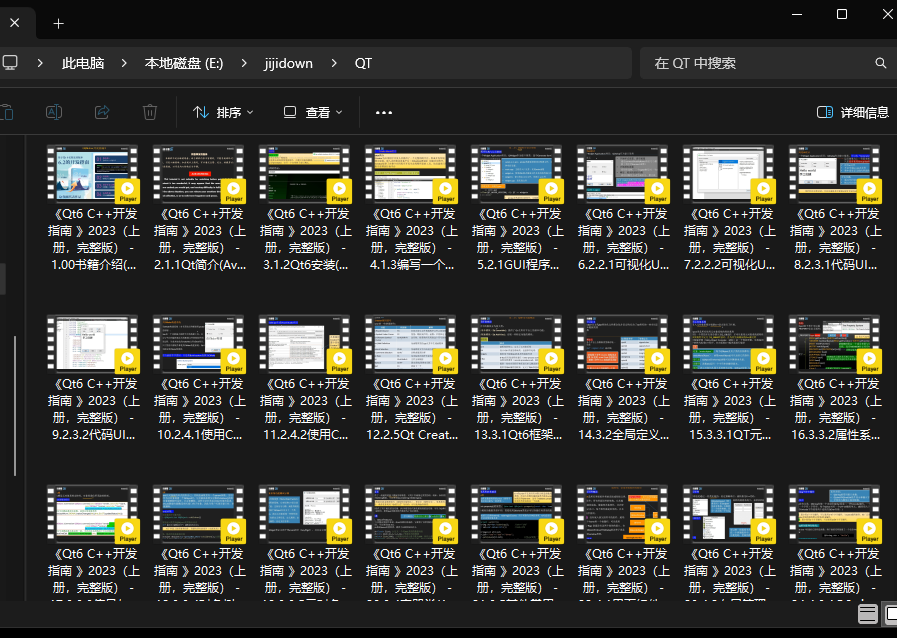

声明：此部分的学习过程严格遵循《QT6 C++开发指南 2023》

认识QT

简介：QT是一个跨平台的应用开发框架，也是最主流的C++开发框架
QT具有其他编程语言的拓展，但QT本身是用C++开发

跨平台

QT具有跨平台开发的的能力，只要熟悉一种平台的开发，很快就能适应其他平台的开发。并且QT源代码编译之后生成目标平台的原生二进制代码，不像JAVA那样需要虚拟机，运行效率更高。

QT支持的开发语言

C++和QML：
Q对标准的C+++语言进行了扩展，引入了信号和槽等机制。
QML是一个用来描述应用程序界面的声明式脚本语言
C++和QML可以混合使用
python：不做赘述

编写一个hello world程序

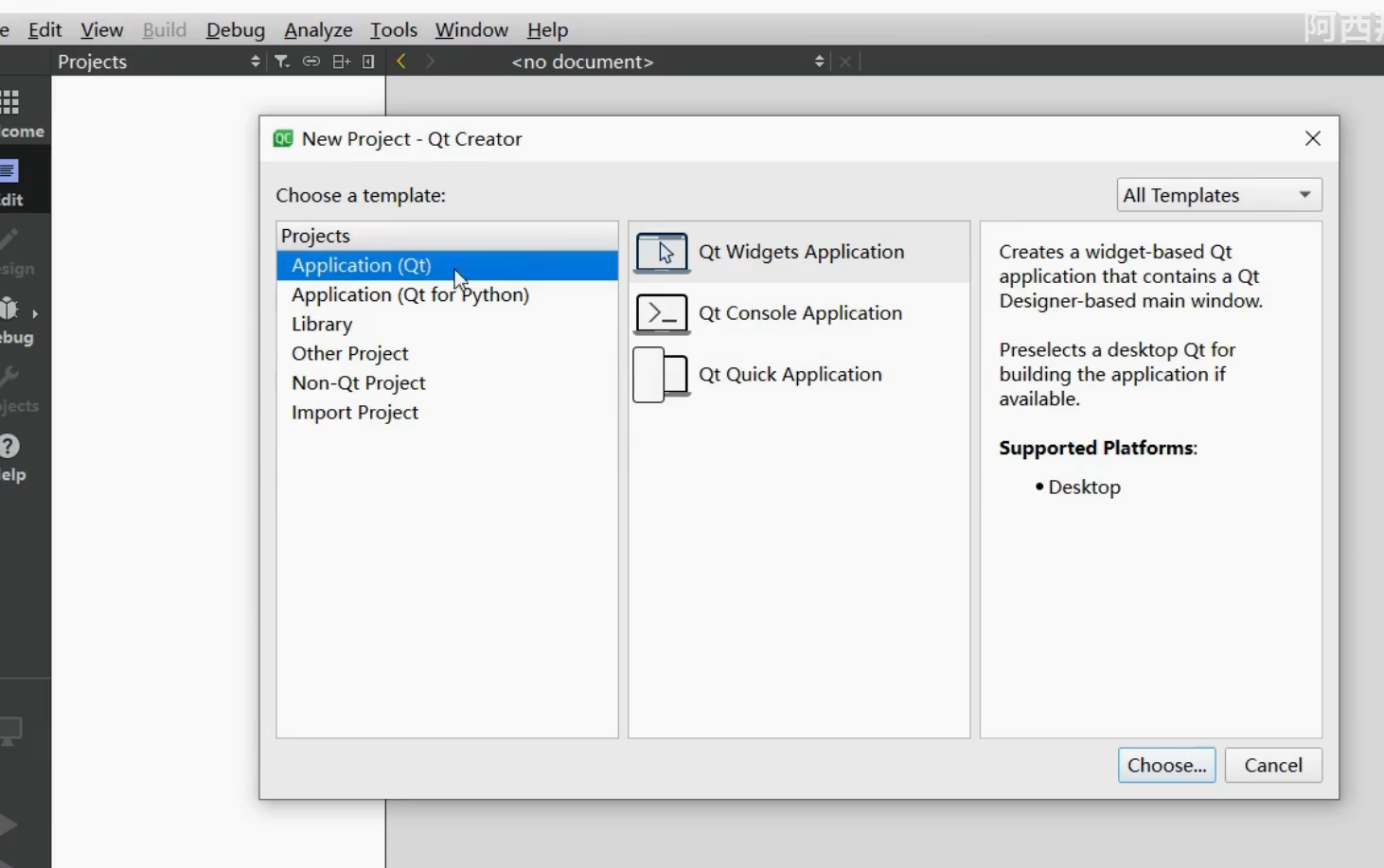

创建文件

这里就要选择第一个了，因为现在要用C++的方式编写

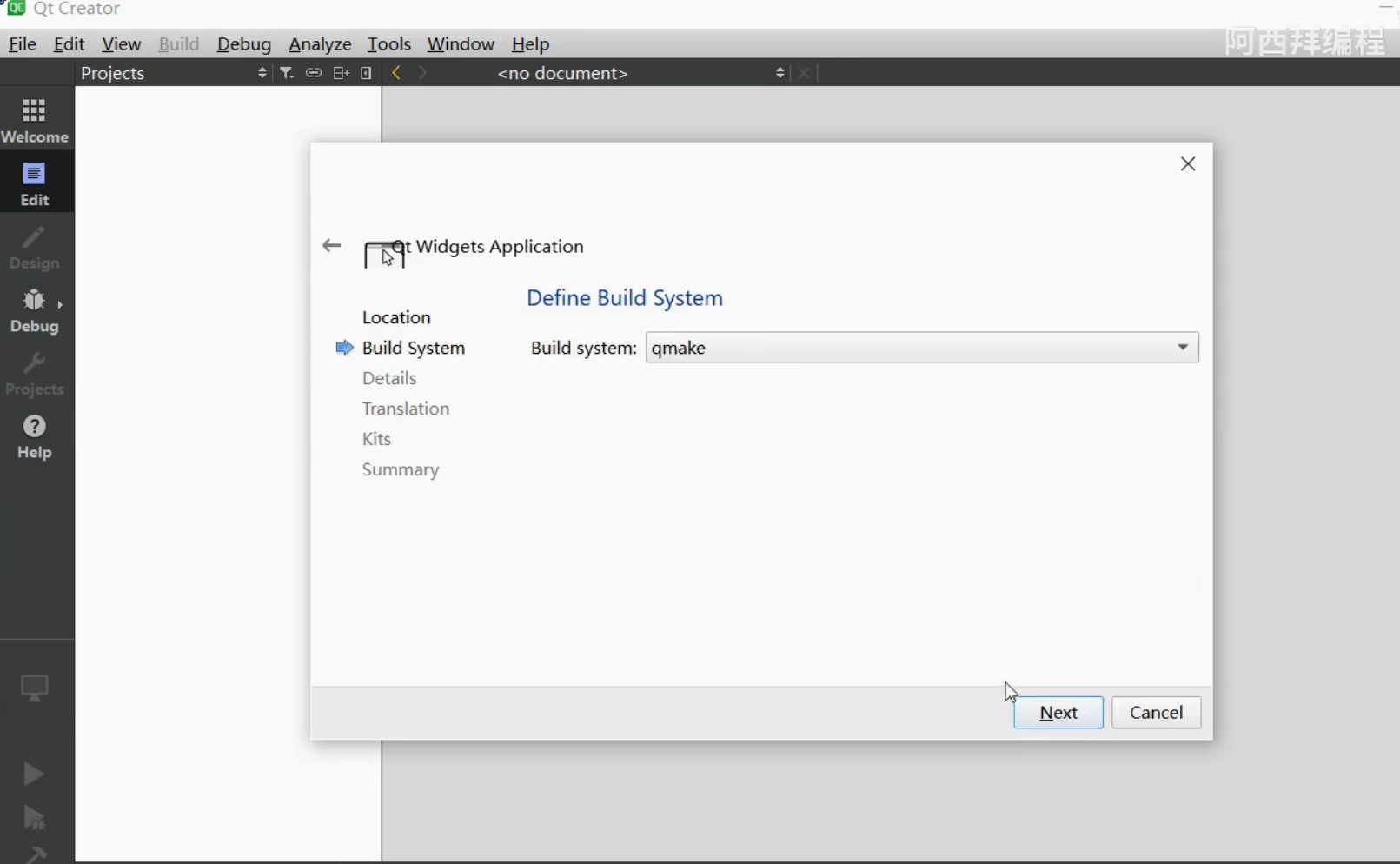

重点是下图的地方要选qmake或者cmake，要求是选qmake

上面是选择基类，基本上也这样选，之后如果没有特殊情况都这样构建新项目。

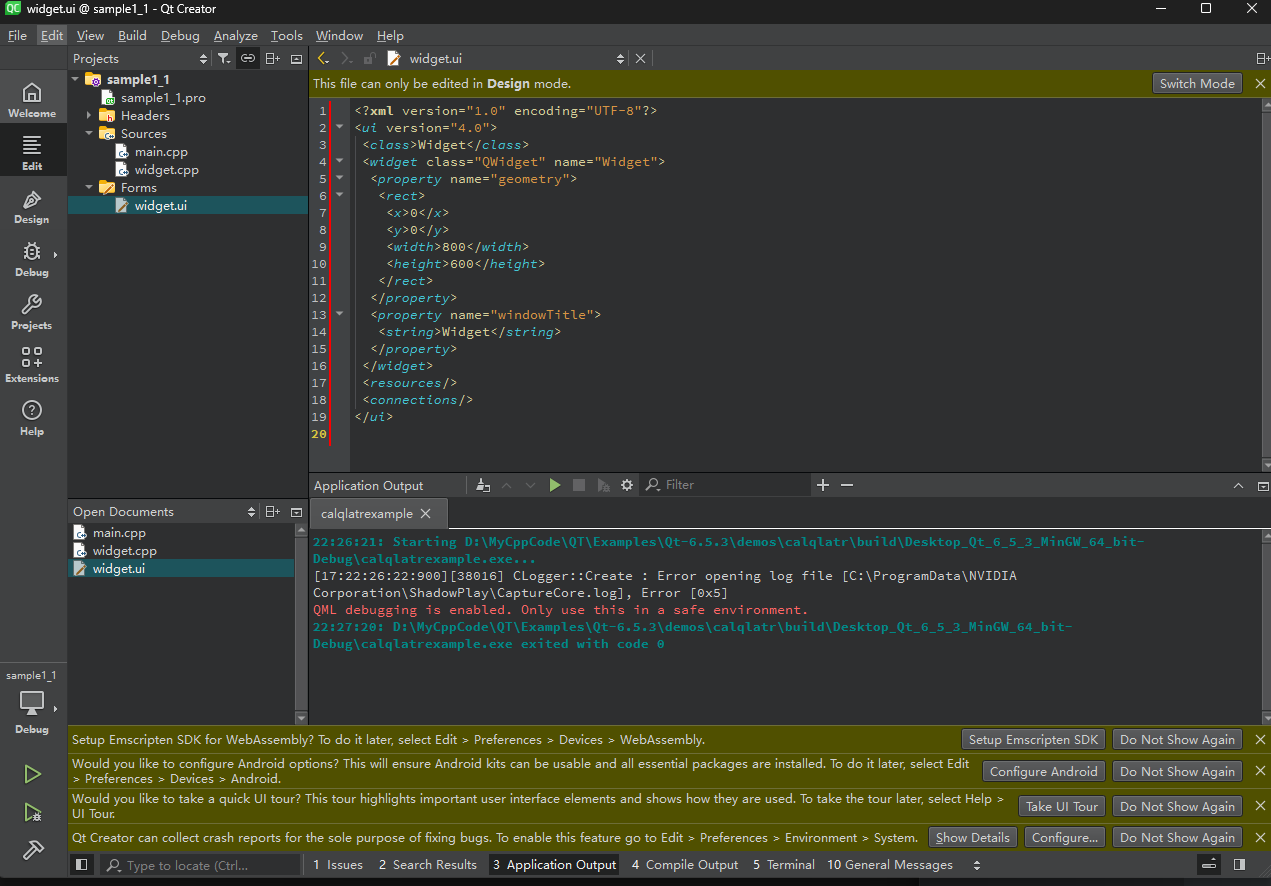

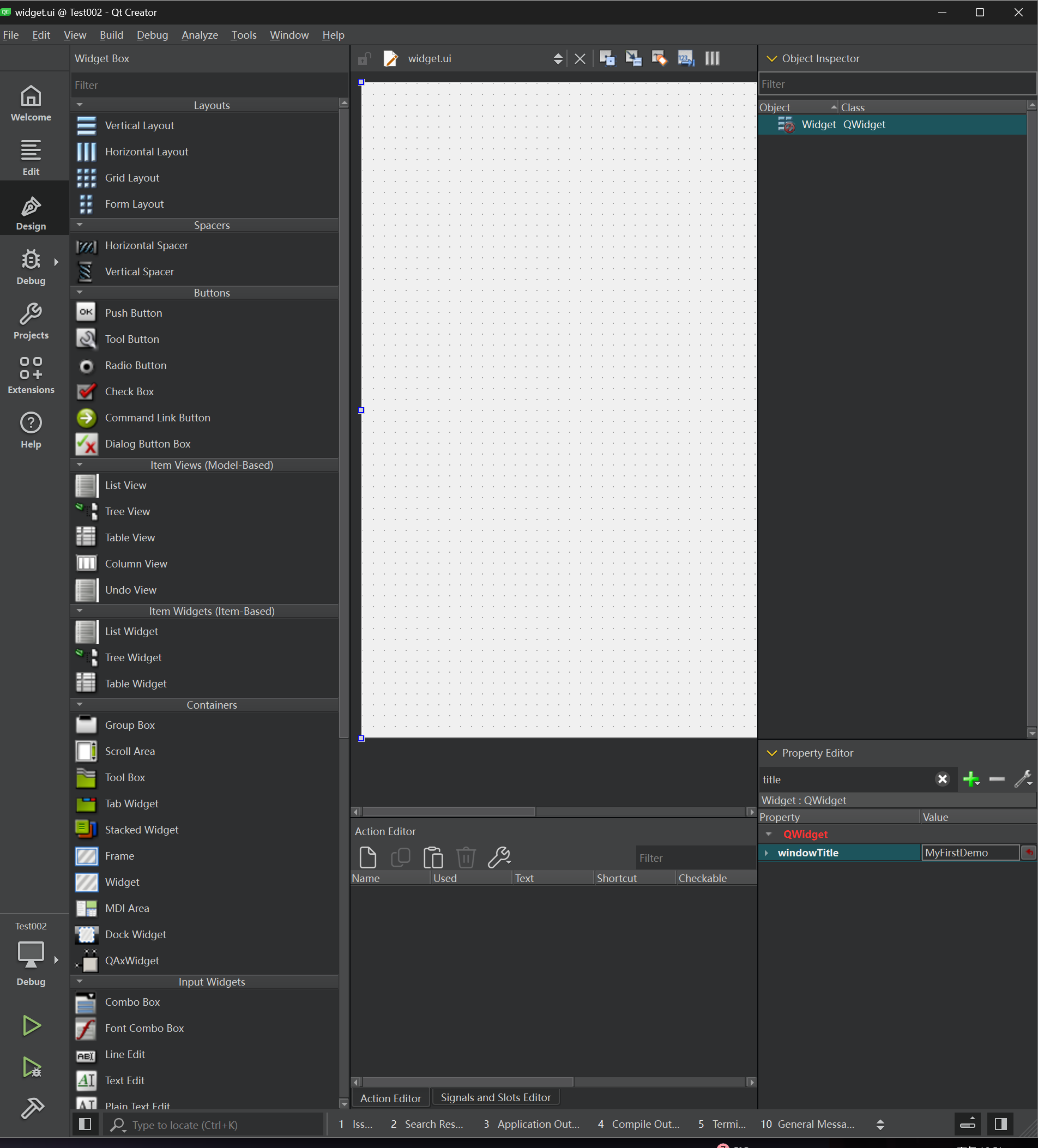

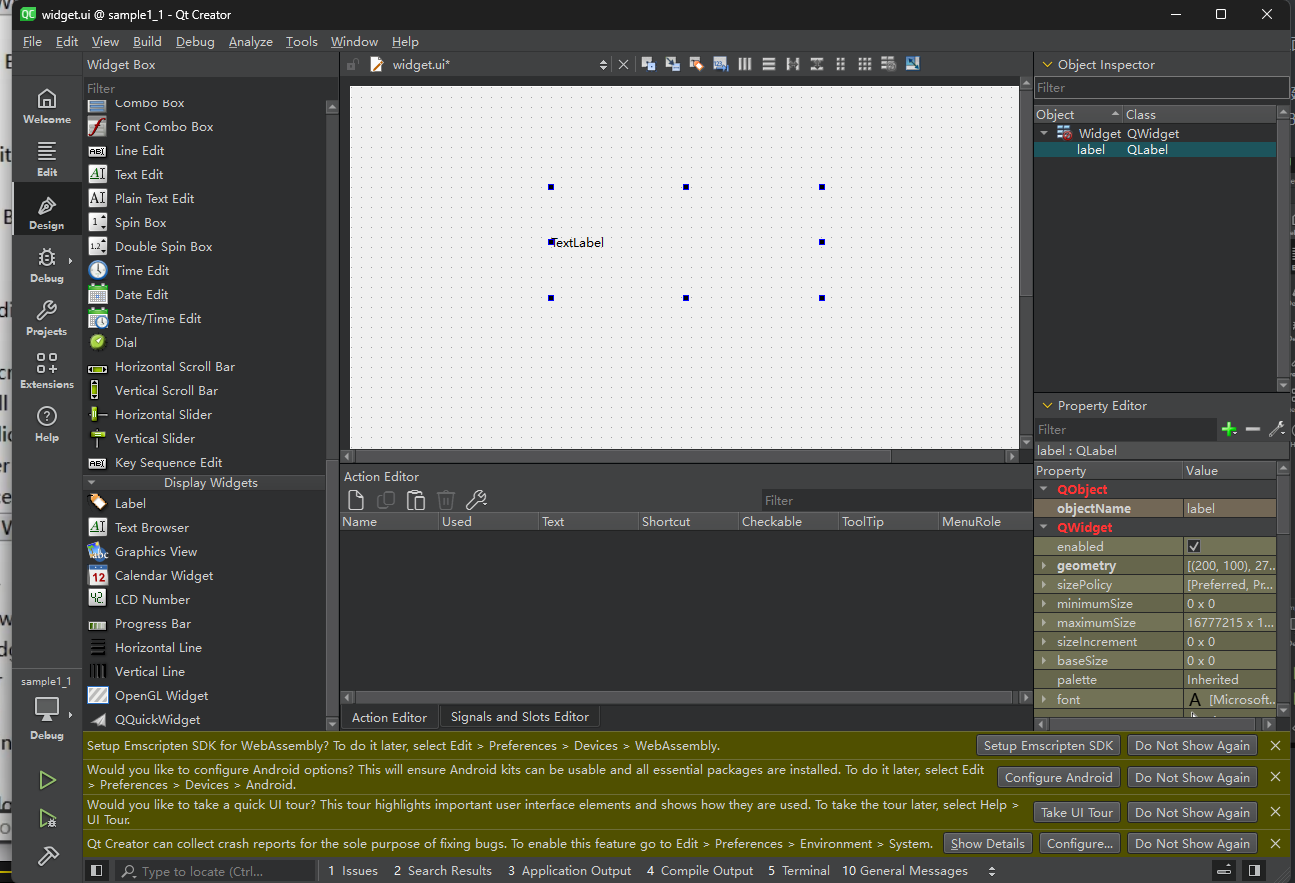

构建完程序之后进入下面的画面，其中点击.ui文件自动跳转到了Design界面去编辑界面，编辑的方式类似早期我学过的VB，大概了解到了，这个.ui文件就是对于窗口布局的描述说明。

再design里面找到label，然后拖到右边。

就可以在这里写上hello world了
在右下角的部分可以改变文字的属性，框体也可以直接用拖动的方式编辑。
点击左下角就可以直接运行，这样第一个程序就结束了。

GUI程序设计基础

GUI程序结构与运行机制

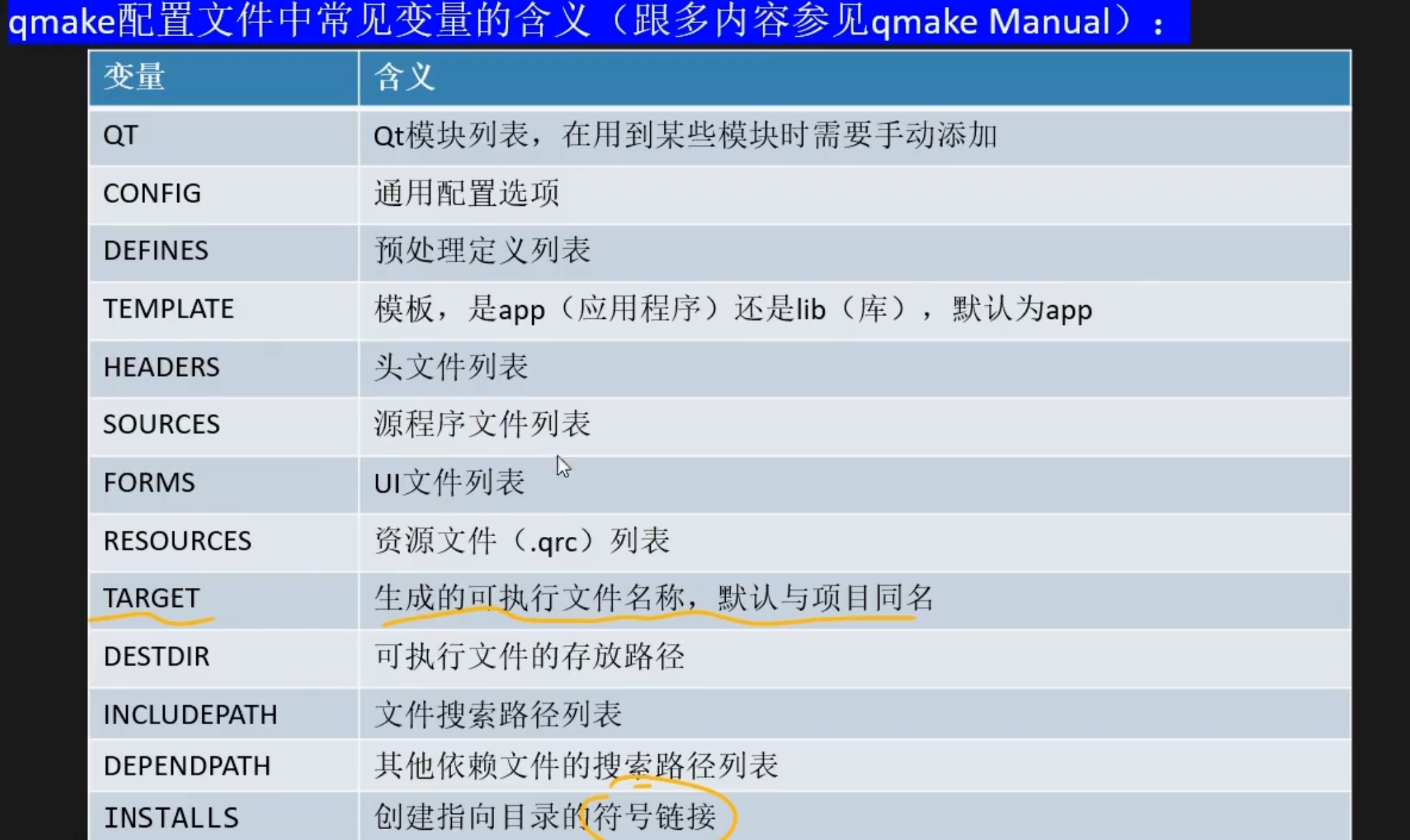

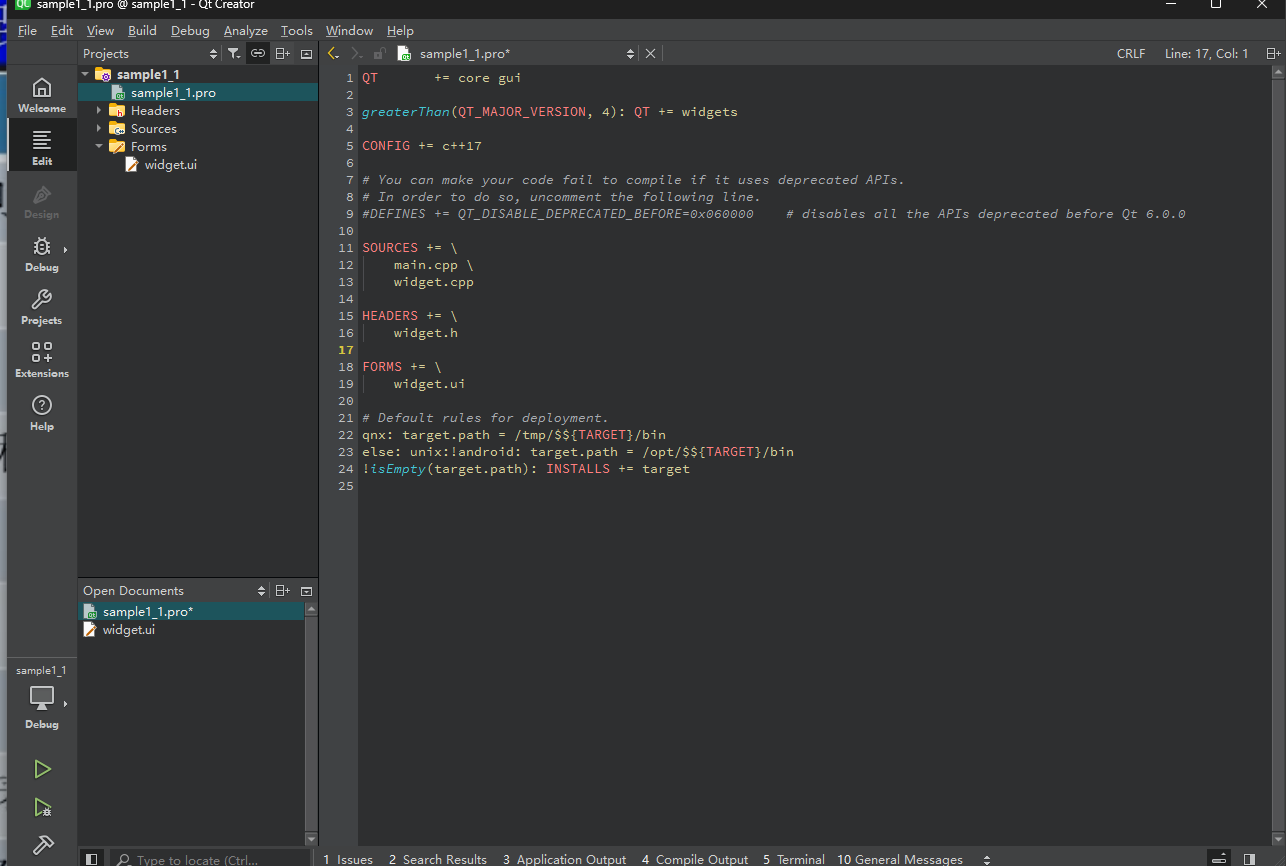

上面说了我们选择qmake的方式编写，这样一定会生成.pro结尾的配置文件，对于qmake中的配置文件有一些常见变量和含义（如下）

再来说一下这个pro文件中常见的+=语法和格式，相当于把右边的包中的内容加到左边，类似于C++中的包含头文件

qmake是构建项目的软件，它根据.pro文件生成makefile文件，然后C++编译器可以根据makefile文件进行编译和链接
qmake还会自动生成moc（meta-object compiler）和UIC（user interface compiler）生成构建规则

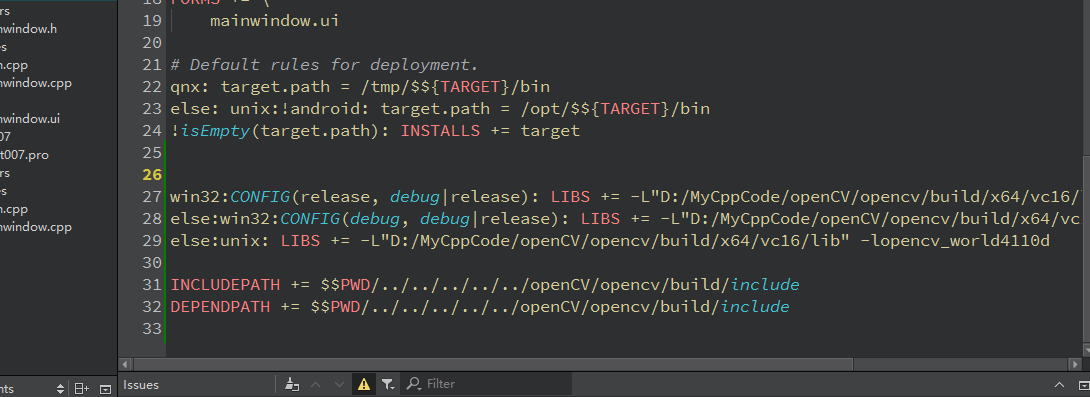

$$为替换函数的前缀

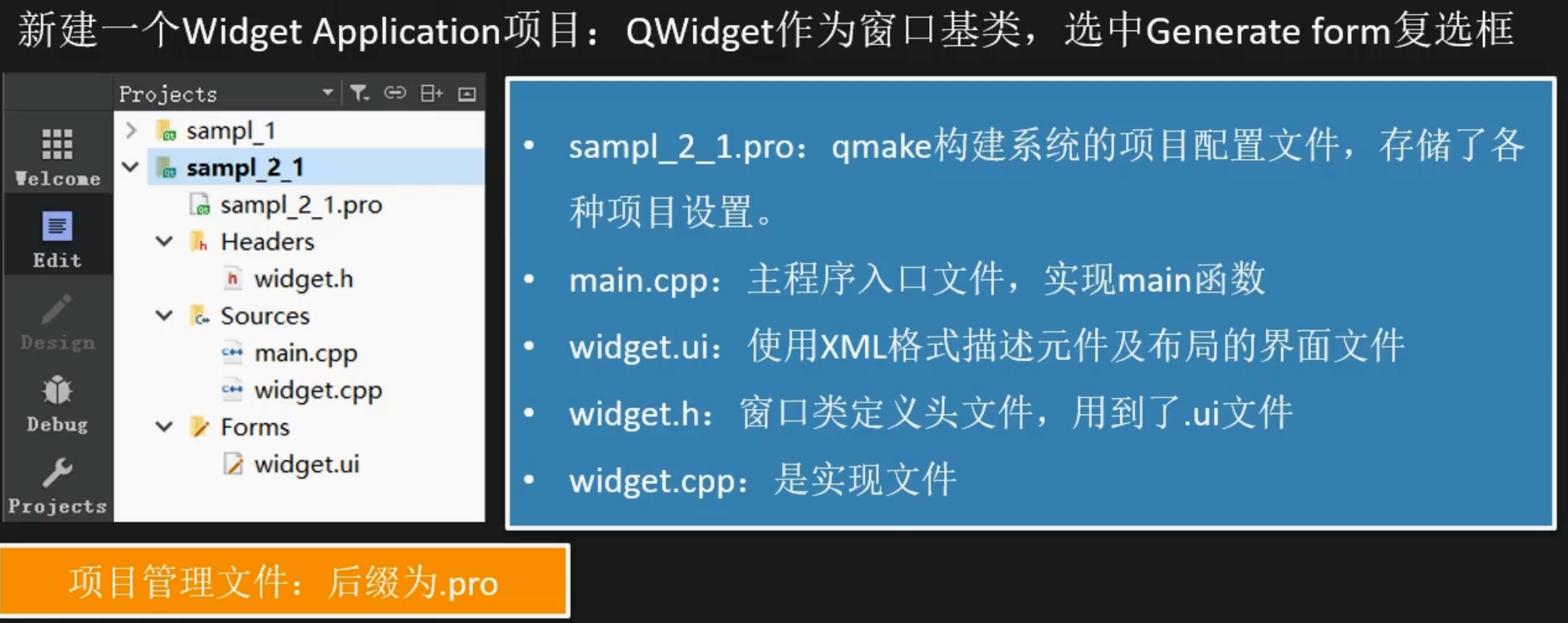

认识qt基础文件

pro文件在上面已经说了，剩下的几个文件我通过注释的方式大概了解一下

widget.h
#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>

QT_BEGIN_NAMESPACE
namespace Ui { /*命名空间*/
class Widget;/*ui_widget.h里面定义的类，外部声明*/
}
QT_END_NAMESPACE

class Widget : public QWidget
{
    Q_OBJECT//宏 使用qt信号与槽机制必须添加

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

private:
    Ui::Widget *ui;//Ui::Widget类型的一个指针，指向可视化的界面。
};
#endif // WIDGET_H

main.cpp
#include "widget.h"

#include <QApplication>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);//定义并创建应用程序
    Widget w;//定义并创建窗口
    w.show();//显式窗口
    return a.exec();//应用程序运行，开始消息循环和事件处理
}

widget.cpp
#include "widget.h"
#include "ui_widget.h"

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    /*实现了组件的各种设置、信号与槽的关联*/
}

Widget::~Widget()
{
    delete ui;
}

更改窗口标题

在如下图右下角位置可以更改

信号与槽简介

信号与槽式QT编程的基础，也是QT的一大创新，它使QT中的组件就叫唤变得直观

上面式信号槽多种实现方式中的一种，connect式QObject类中的静态成员函数。signal和slot式QT的宏，用于将哟参数转换为相应的字符串。下面式一些注意事项：
一个信号可以连接多个槽函数
多个信号可以连接同一个参函数

一个型号可以连接另一个信号
QT还支持通过函数名称将信号和槽相关联，需要首先开启该功能。

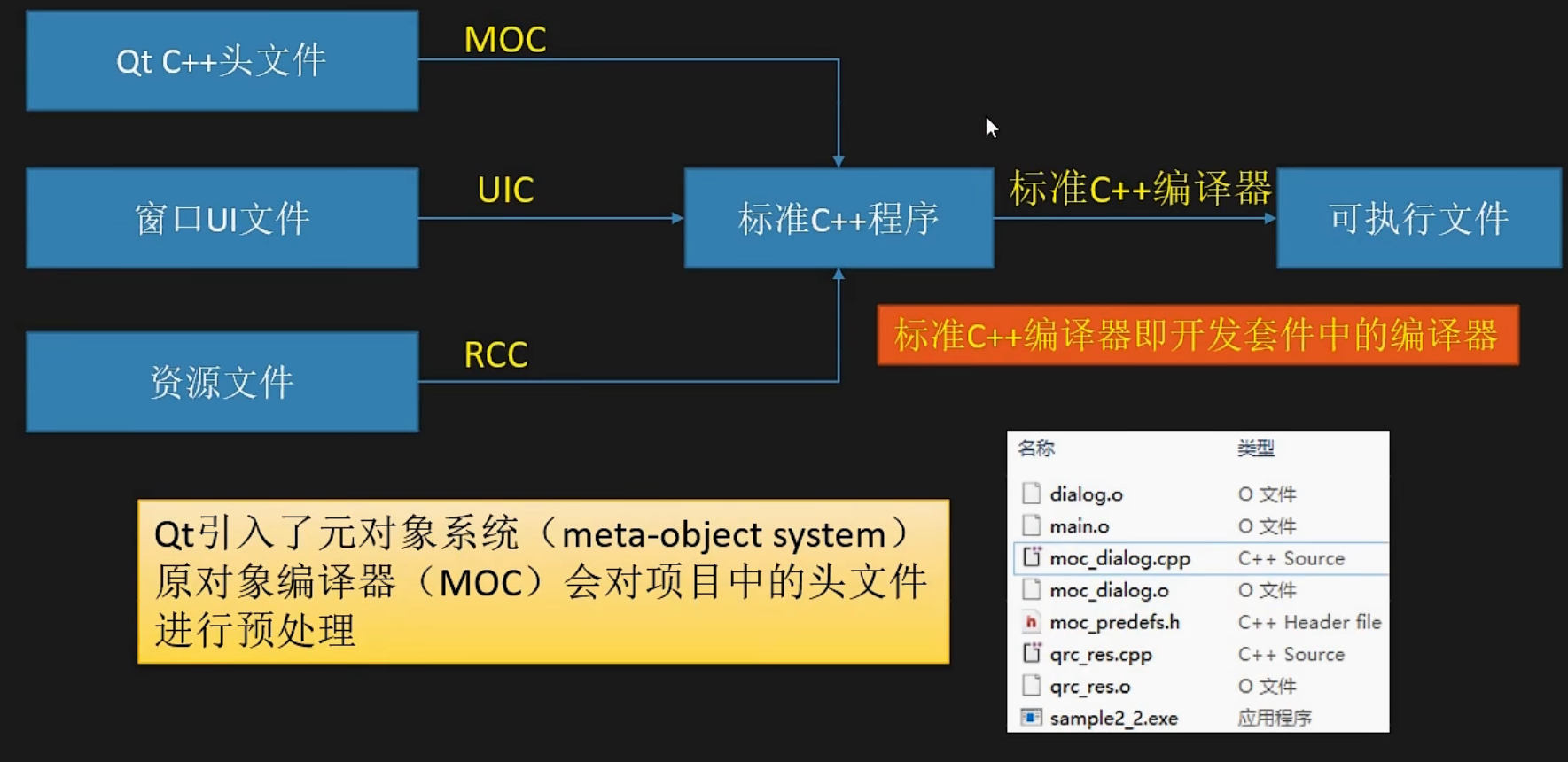

QT项目构建过程的基本原理

实操部分

关闭程序

因为全部是实操涉及代码 ，所以只能由我来描述操作的过程。实际过程也没办法用视频展示。首先按照惯例新建一个项目，然后来到ui设计的部分。然后拖入一个label 拖入一个btn。

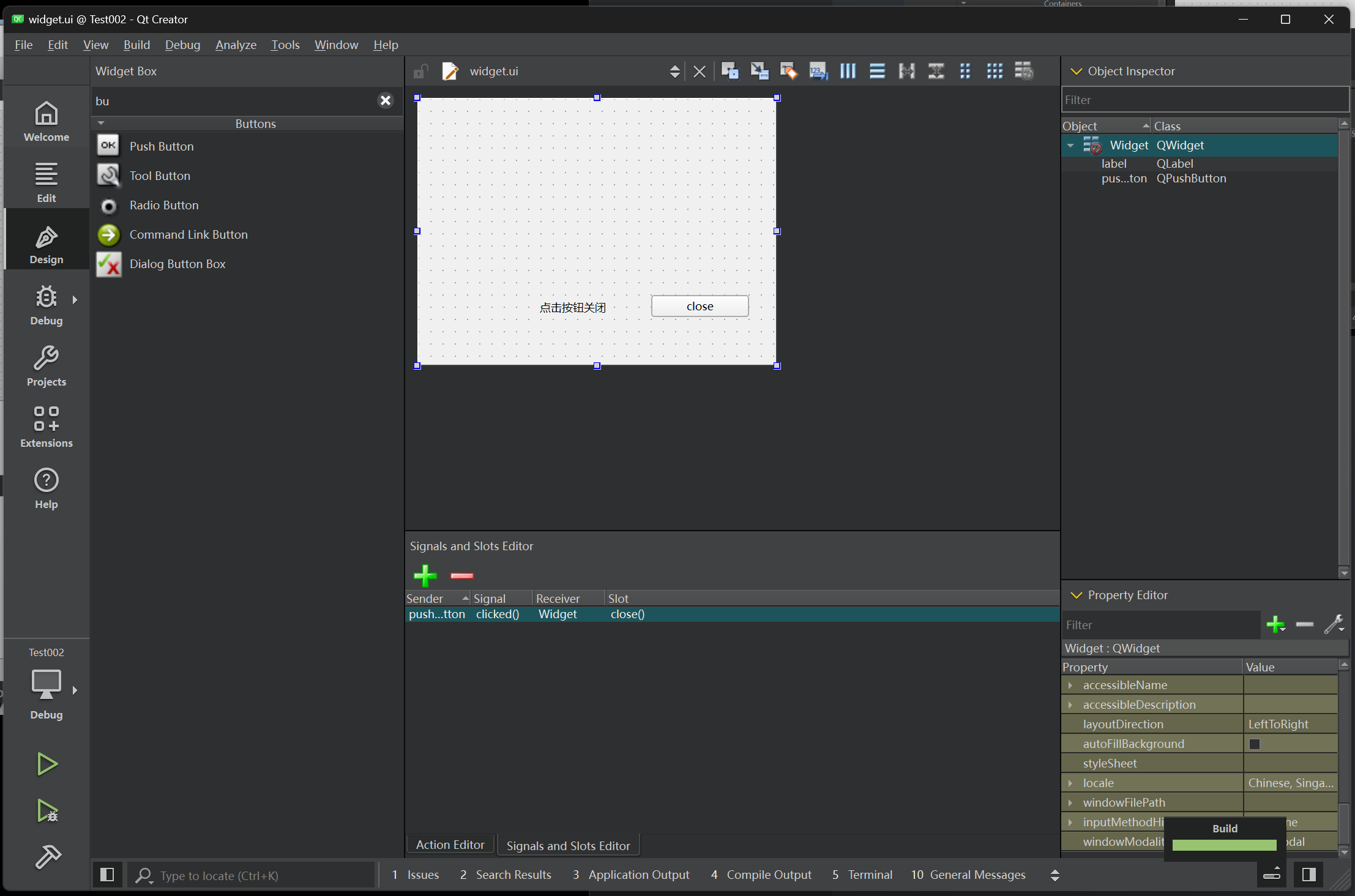

然后就来到了这部分的关键操作：在下面选择信号与槽，然后选择刚才加入的按钮对象，事件选择关闭，对象选择整个widget窗口，触发选择点击。
到这里为止关闭的功能就做好了，可以直接运行程序。

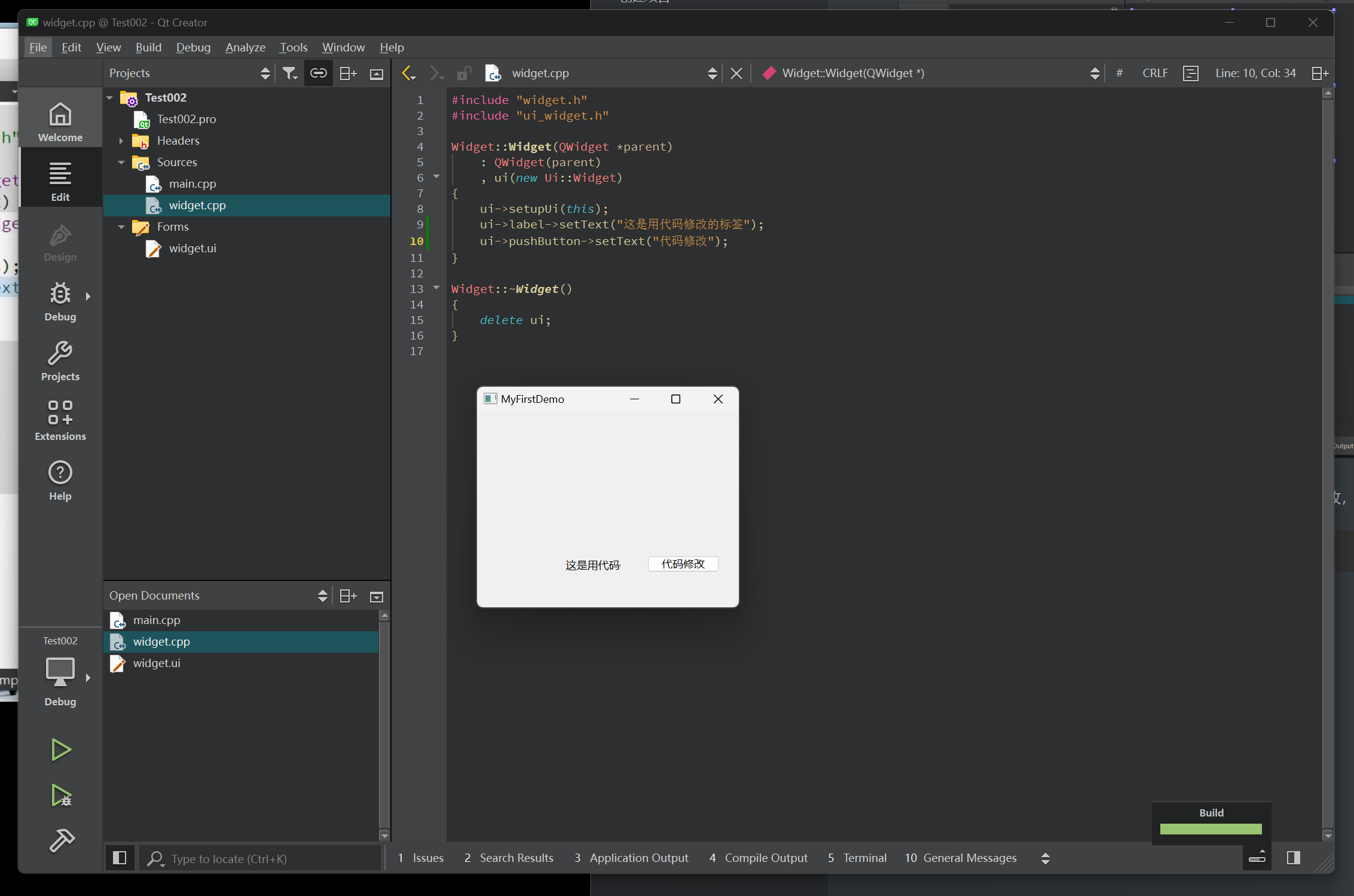

除此之外，关于修改按钮内容和标签内容，还可以通过代码的方式修改，在widget.cpp文件中使用this指针赋值就行

#include "widget.h"
#include "ui_widget.h"

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    ui->label->setText("这是用代码修改的标签");
    ui->pushButton->setText("代码修改");
}

Widget::~Widget()
{
    delete ui;
}

同时经过我自己的测试，代码修改的方式优先级比直接在设置里面修改高。

可视化UI设计

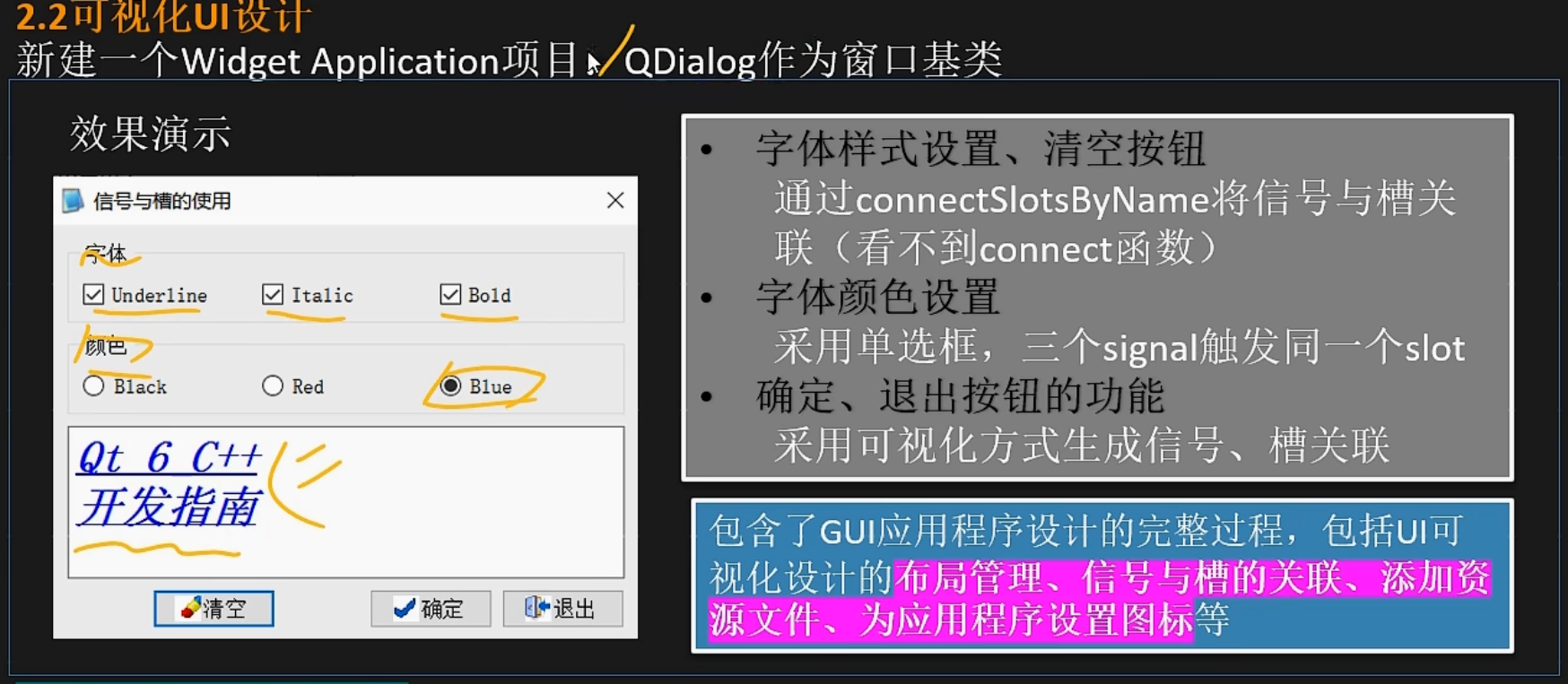

项目要求

注意 这个项目创建的时候必须要选择Qdialog作为窗口基类
比如我就做错了，所以下面的教程前面的部分都是根据错误的项目做的，但是步骤都是对的，只是中间我退回去重新构建了一下项目

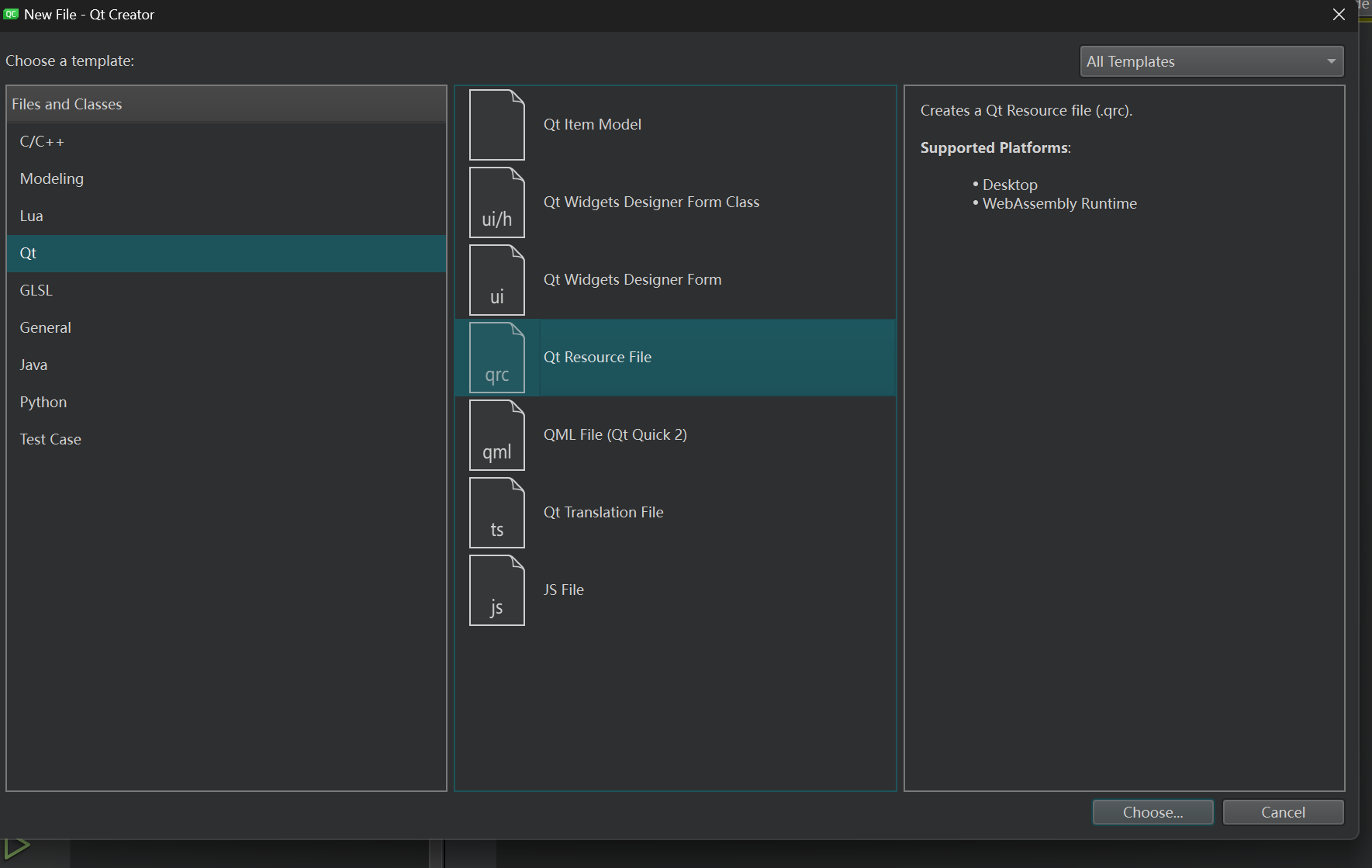

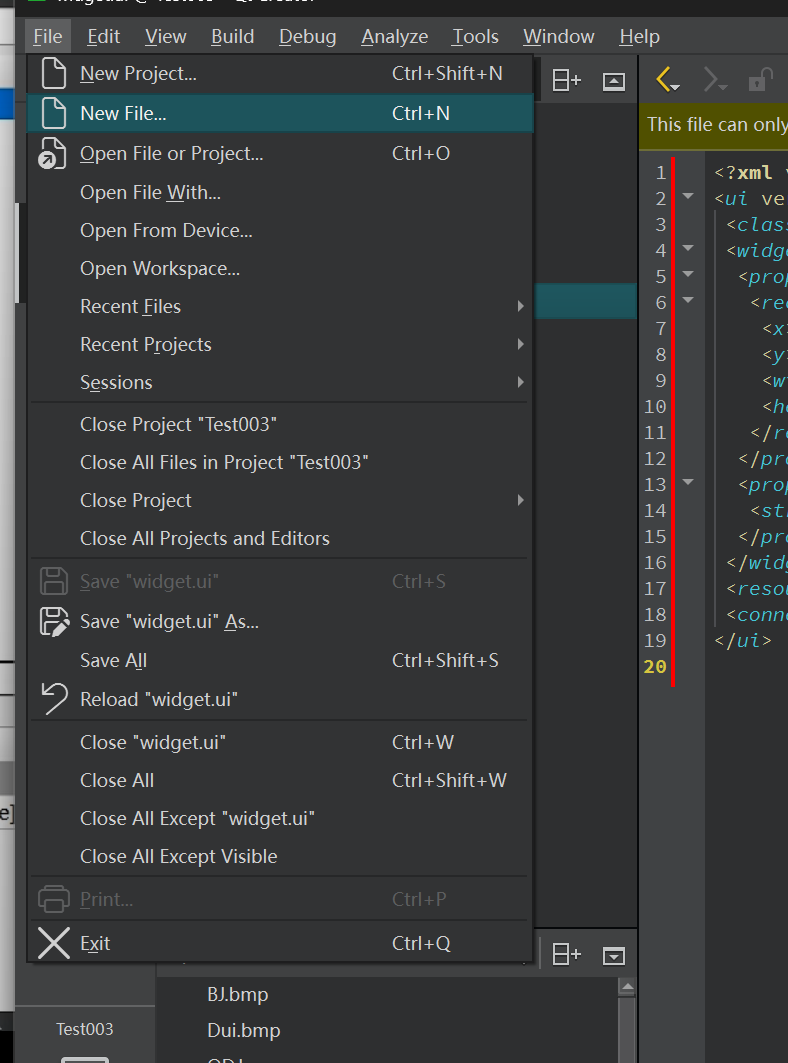

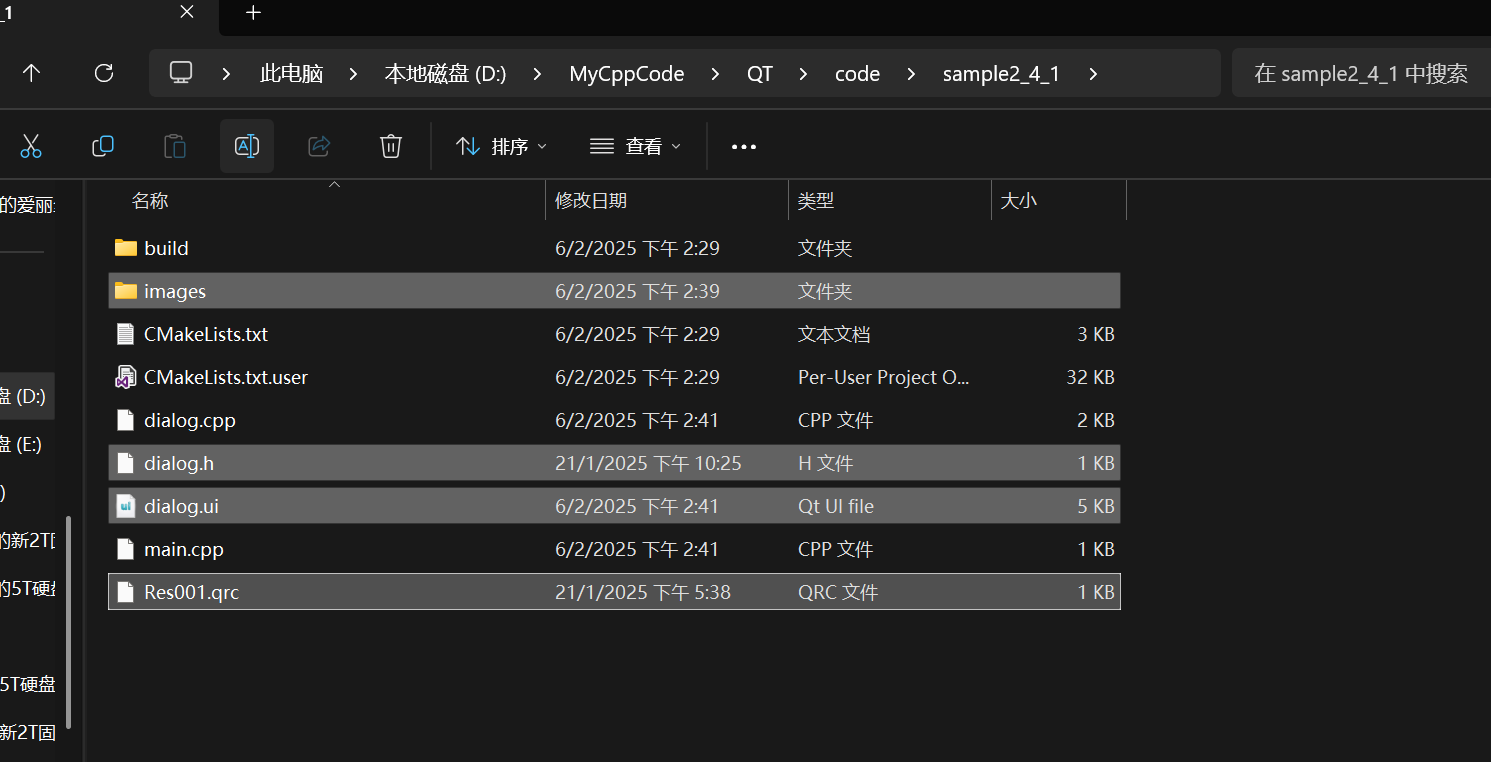

加入qrc文件

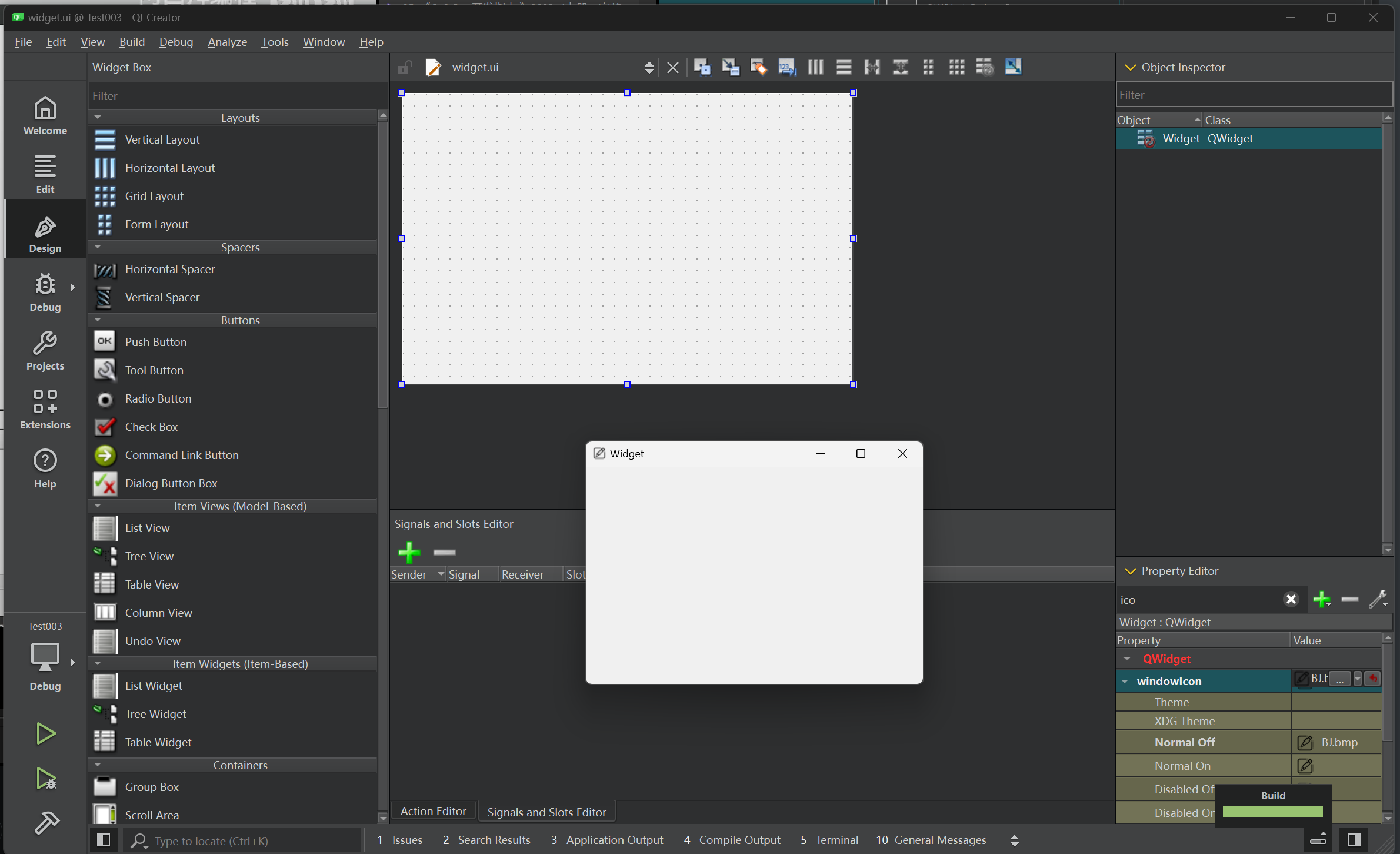

成功导入之后进入设计页面，再右下角搜索icon，这个windowicon就是这个窗口左上角的图标了，然后通过右边的选择就可以选择刚才导入成功的bmp图标，然后再运行就会出现图中的样子，显示导入已经成功了，图标已经替换成了我们想要的图标。

接下来就可以设计ui了

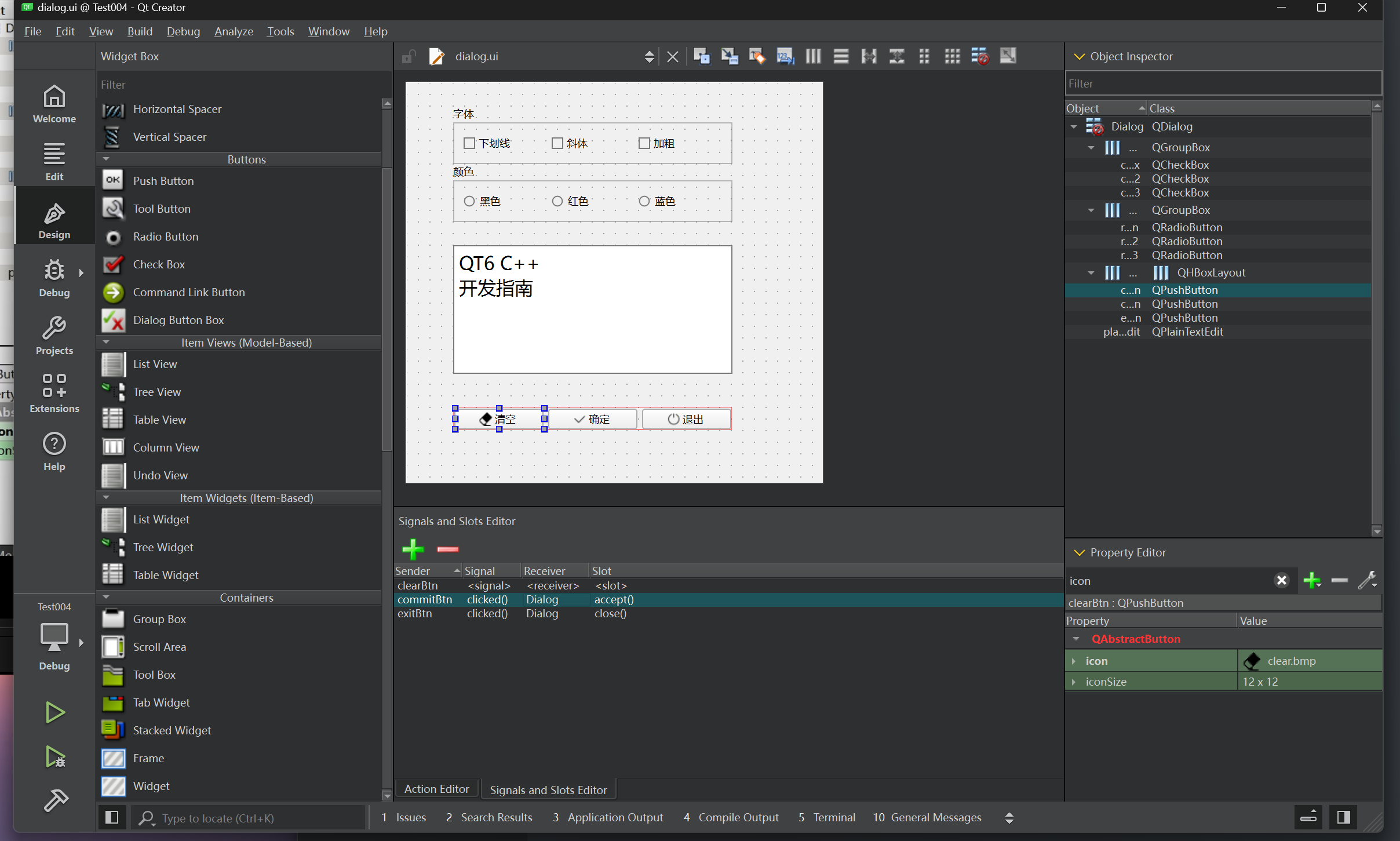

ui设计大致如下，上面我们已经改了窗口的图标
然后这里的设计用了两个group box 来排版
然后字体部分用了check box 颜色部分是radio button
下面就是一个可以输入的input widgets 输入窗口 选择的是Plain Text Edit

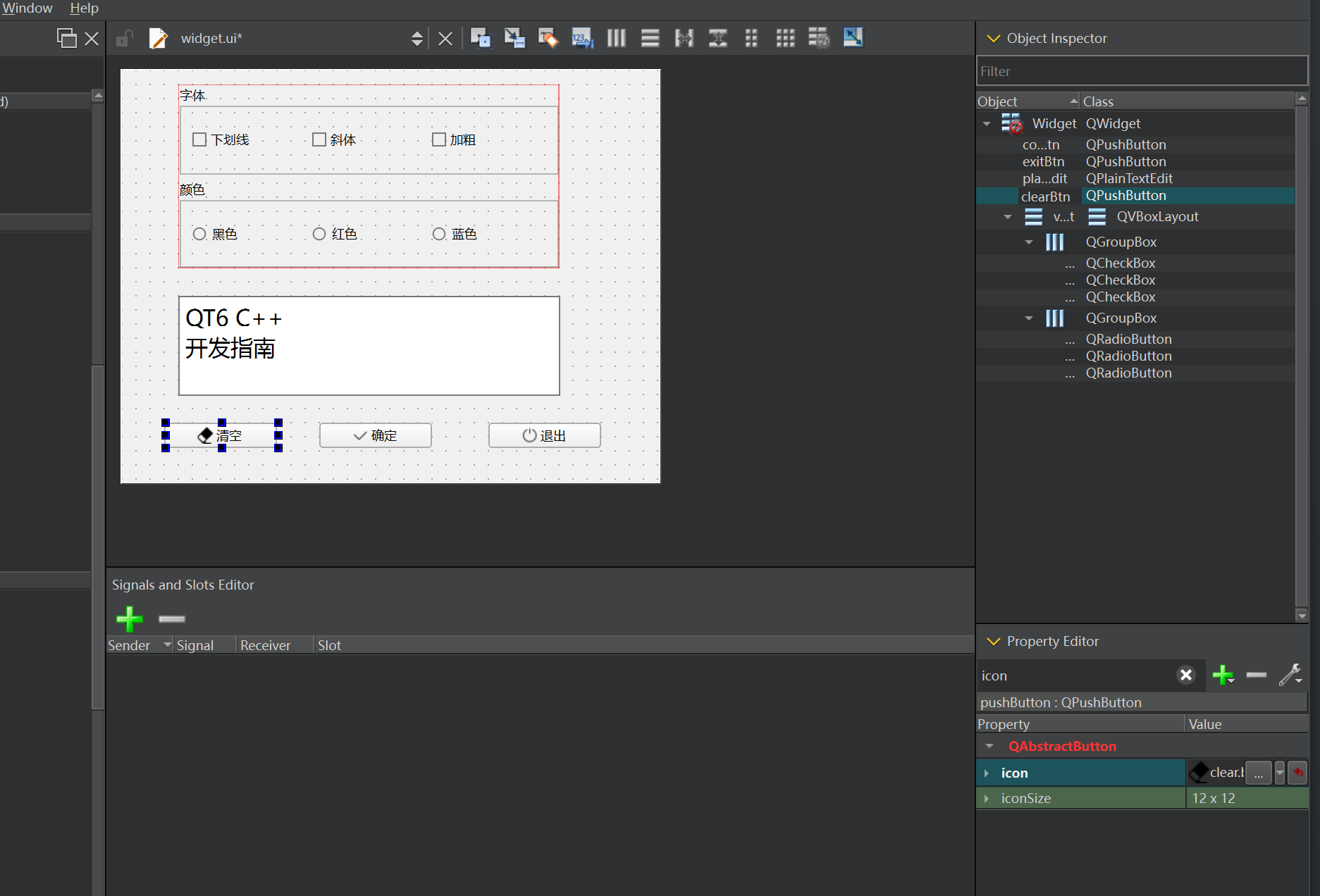

构建好了基础的ui之后再为下方的三个按钮加上图标
首先选择要更改的按钮，点击之后在右下角搜索icon，然后通过选择的方式就可以选择到自己加入过的图标了。

这里我做到这这一步 才发现程序建立的时候建立错误了。我的程序不是基于Qdialog的 我用了widget
所以这里我退回去重做了
重新构建完了之后，先进去信号与槽，然后通过选择把退出按钮的功能实现
然后把确定按钮的功能暂定为accept（）

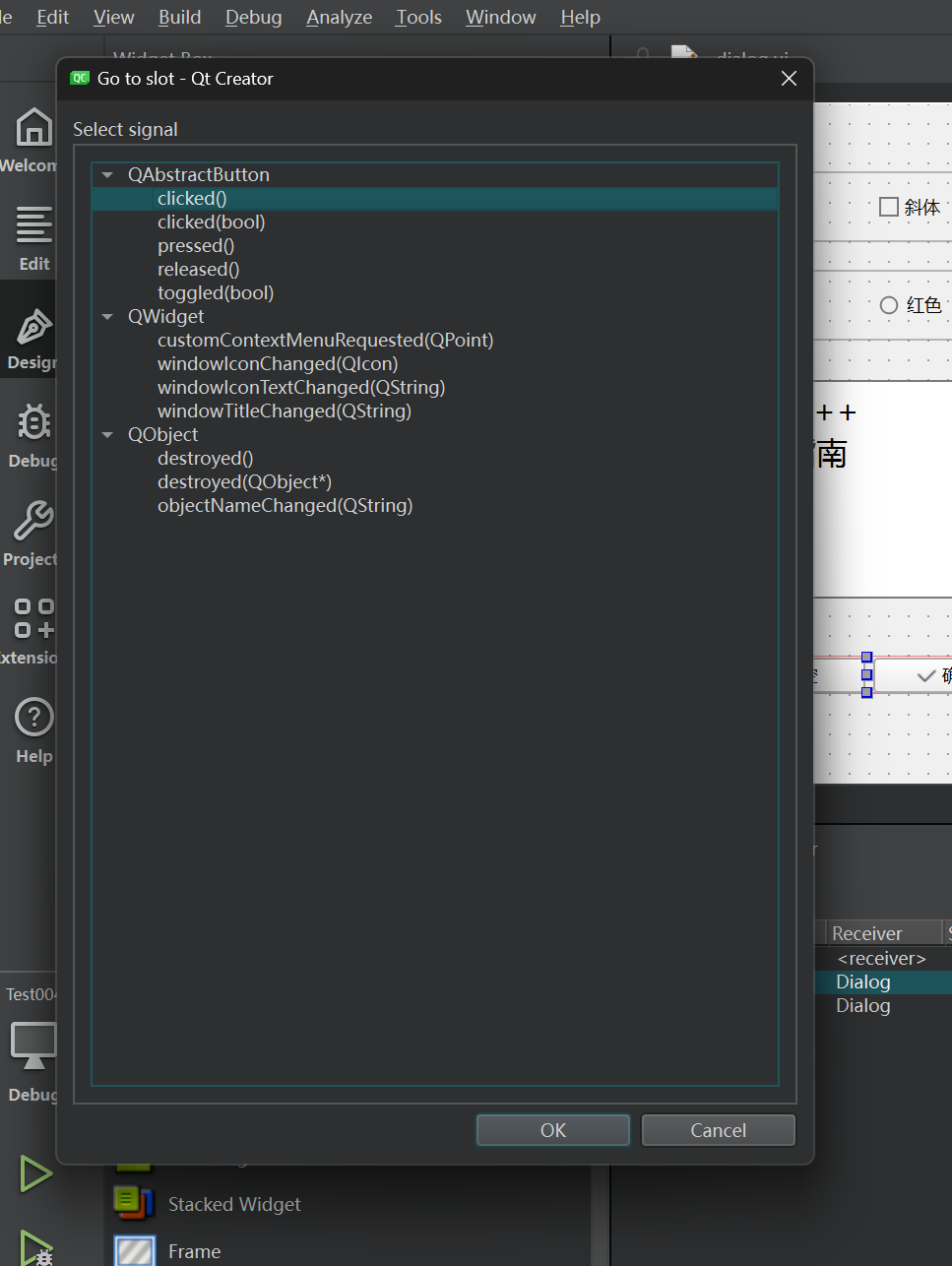

接下来要做清空的功能，首先右键清空键，选择go to slot
然后选择clicked（）

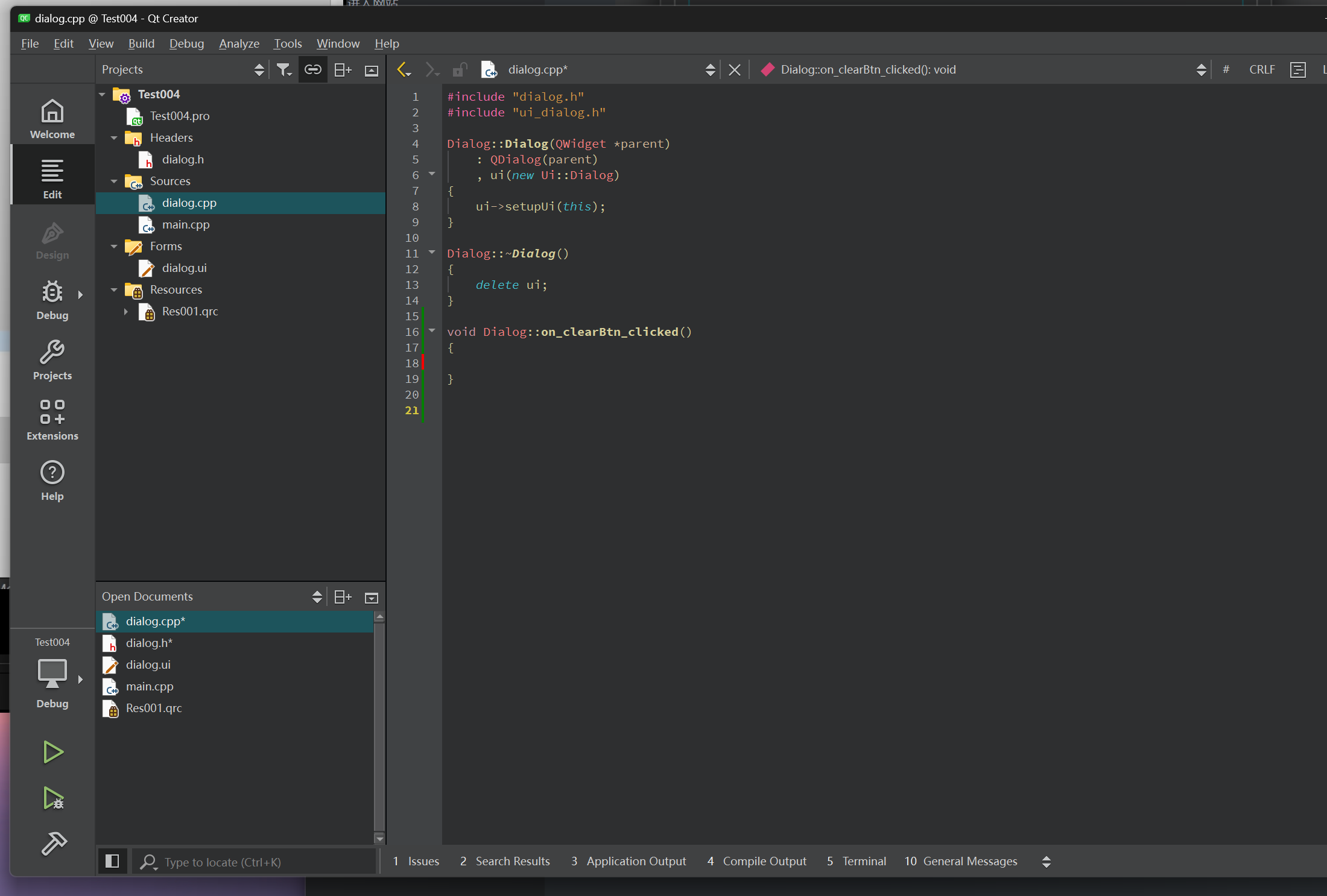

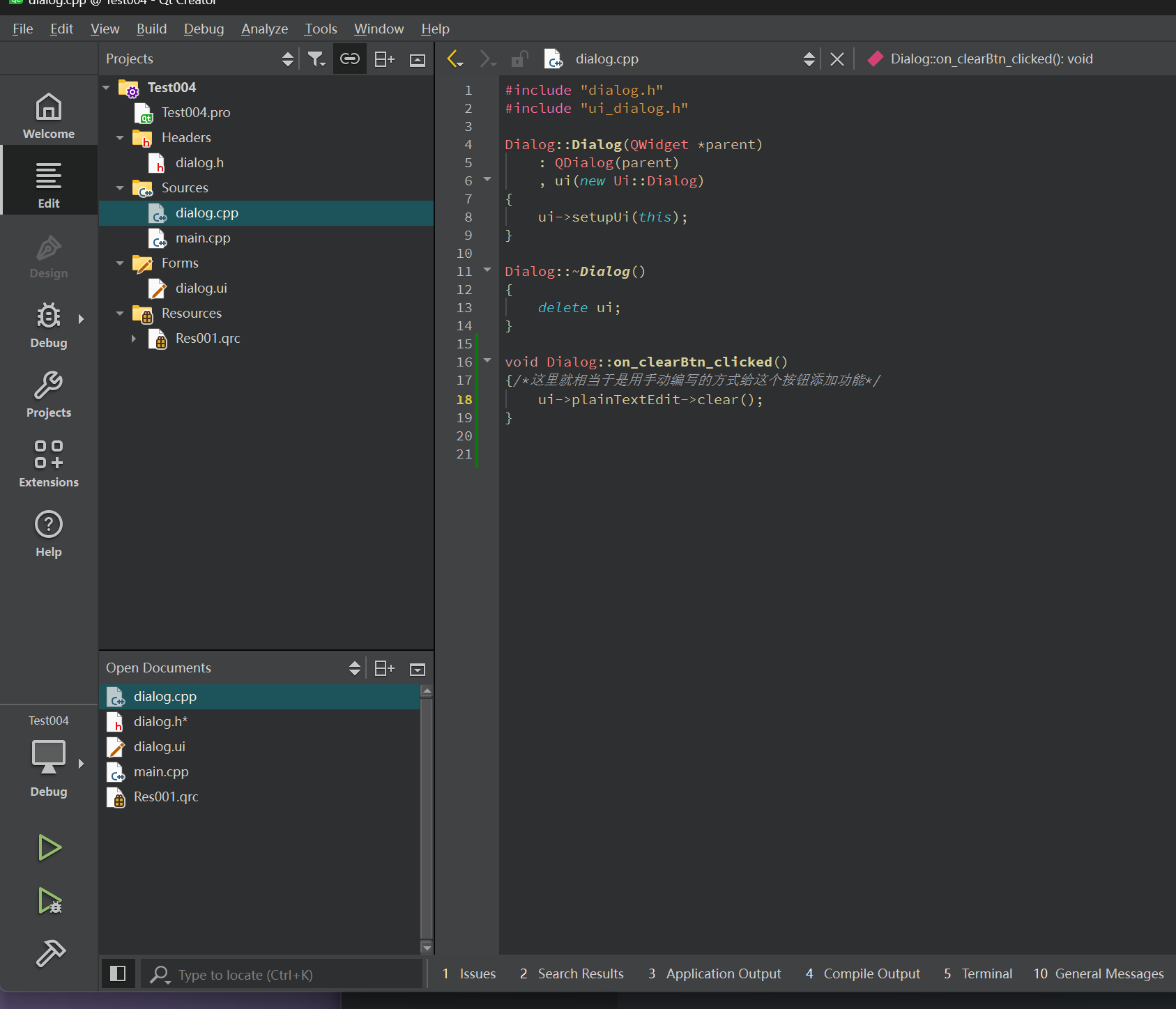

然后就进入了一个代码界面

然后通过手动的方式写功能，调用了一个clear函数

编写完了之后测试一下 功能正常
然后在来到字体部分，同样是右键点击。但是这里是要选择勾中和没勾中的状态，所以这里要选择布尔类型的clicked

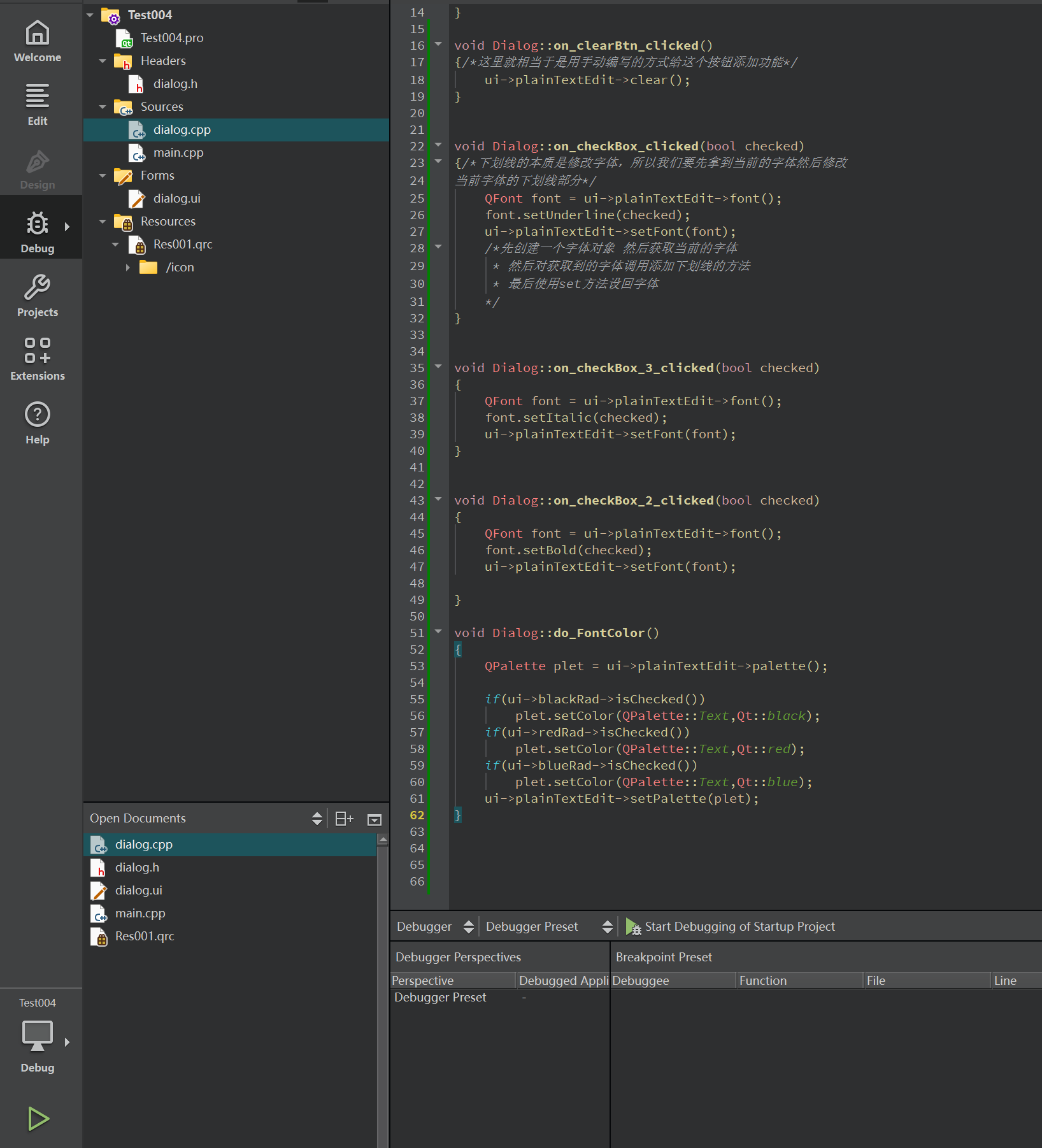

同样也是通过代码的方式修改，这里可能有点困难，所以我把截图先放上来，最后把代码全部放上来。
简单来说就是通过上面的操作修改之后，再通过下面的代码实现功能 三个字体操作的代码基本上是一样的
只有调用的set方法不同

代码：

#include "dialog.h"
#include "ui_dialog.h"

Dialog::Dialog(QWidget *parent)
    : QDialog(parent)
    , ui(new Ui::Dialog)
{
    ui->setupUi(this);
}

Dialog::~Dialog()
{
    delete ui;
}

void Dialog::on_clearBtn_clicked()
{/*这里就相当于是用手动编写的方式给这个按钮添加功能*/
    ui->plainTextEdit->clear();
}


void Dialog::on_checkBox_clicked(bool checked)
{/*下划线的本质是修改字体，所以我们要先拿到当前的字体然后修改
当前字体的下划线部分*/
    QFont font = ui->plainTextEdit->font();
    font.setUnderline(checked);
    ui->plainTextEdit->setFont(font);
    /*先创建一个字体对象 然后获取当前的字体
     * 然后对获取到的字体调用添加下划线的方法
     * 最后使用set方法设回字体
    */
}


void Dialog::on_checkBox_3_clicked(bool checked)
{
    QFont font = ui->plainTextEdit->font();
    font.setItalic(checked);
    ui->plainTextEdit->setFont(font);
}


void Dialog::on_checkBox_2_clicked(bool checked)
{
    QFont font = ui->plainTextEdit->font();
    font.setBold(checked);
    ui->plainTextEdit->setFont(font);

}

到这里为止 字体的部分已经全部设置好了，功能已经全部实现了。

接下来是关于颜色的部分，颜色是单选框 然后需要发送给同样的slots
说人话就是要手写代码了：首先来到头文件
首先在头文件里创建一个slot函数（注意slot函数的返回值类型都是void

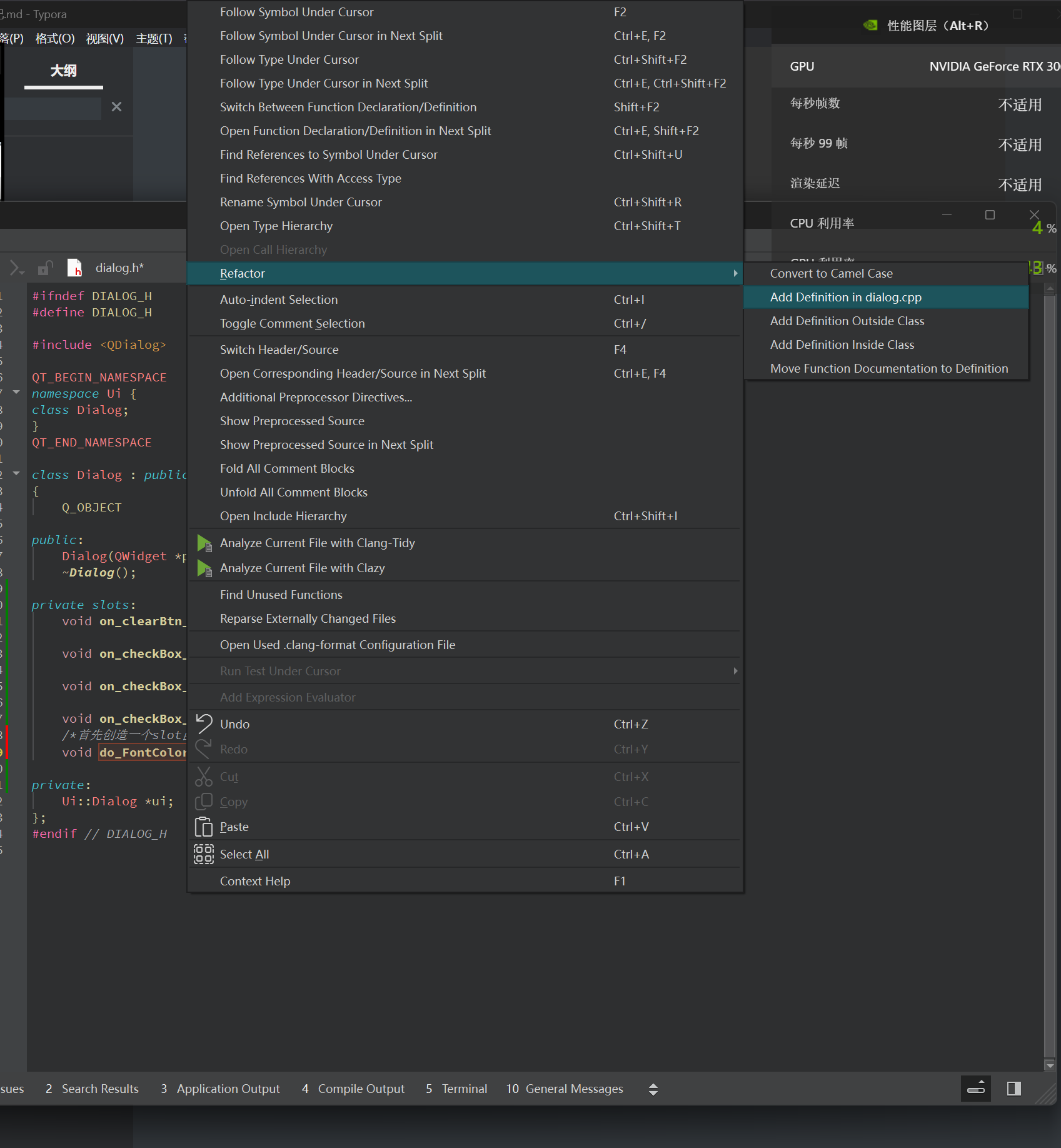

然后再右键 去定义

来到cpp文件的部分完成这里的代码 发现没有起作用

说人话就是这里相当于只是写了一个函数，但是没有被调用，没有被加在主程序中，所以没有效果。

所以还要在上面的基类中加入connect
那么问题来了，怎么写这个connect语句

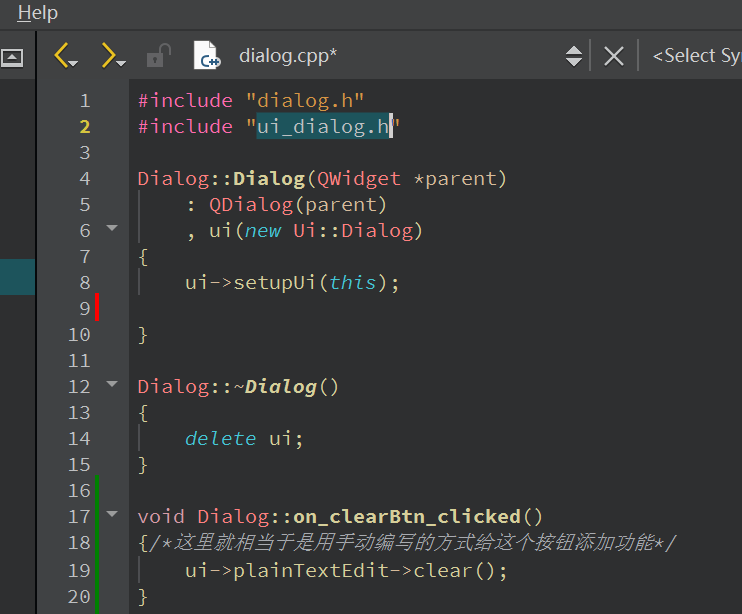

首先我们来到文件的顶部

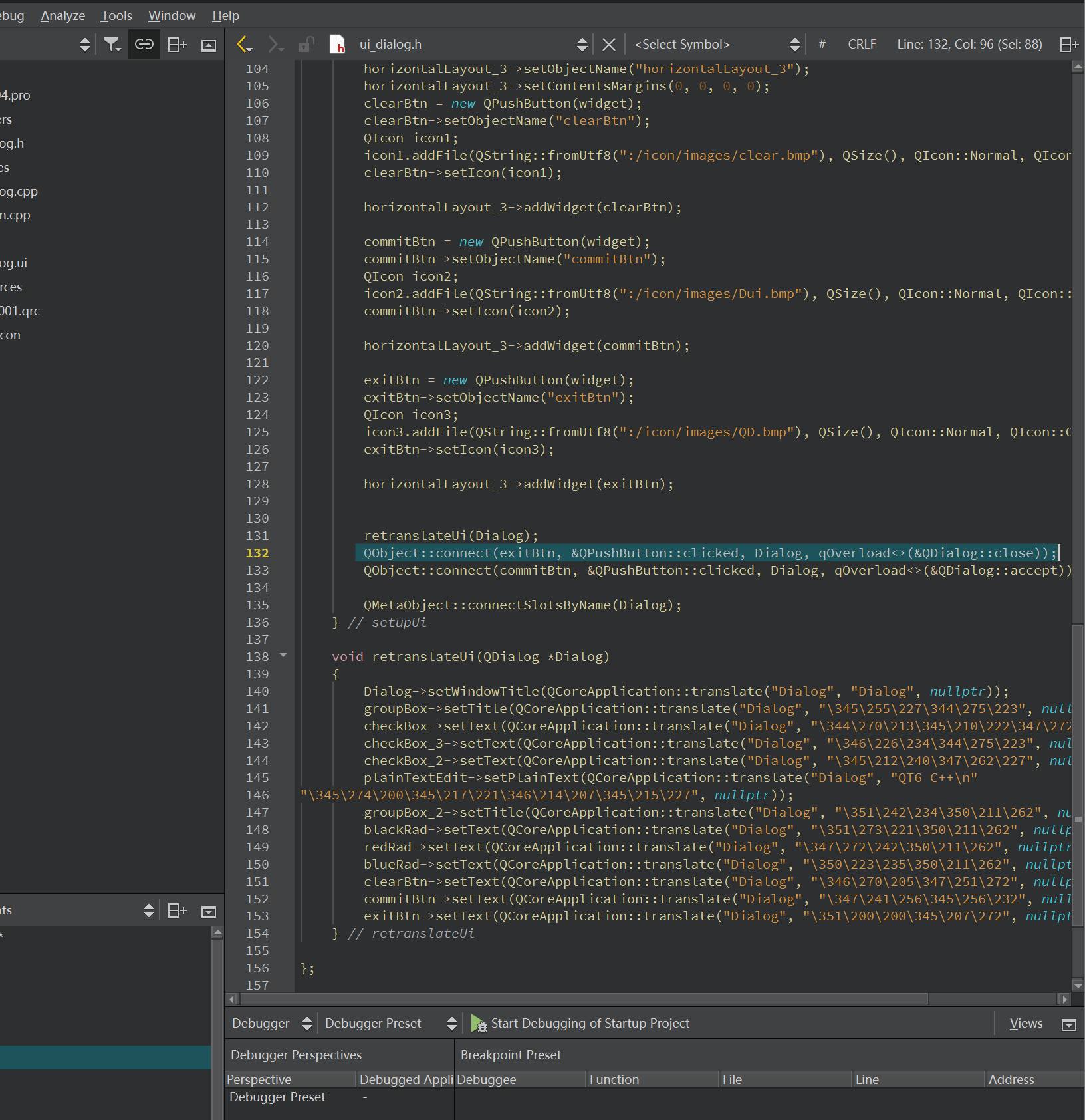

然后点击上面自动生成的ui头文件

在里面第一个函数结束前上方就可以找到

然后我们手动添加connect就成功了

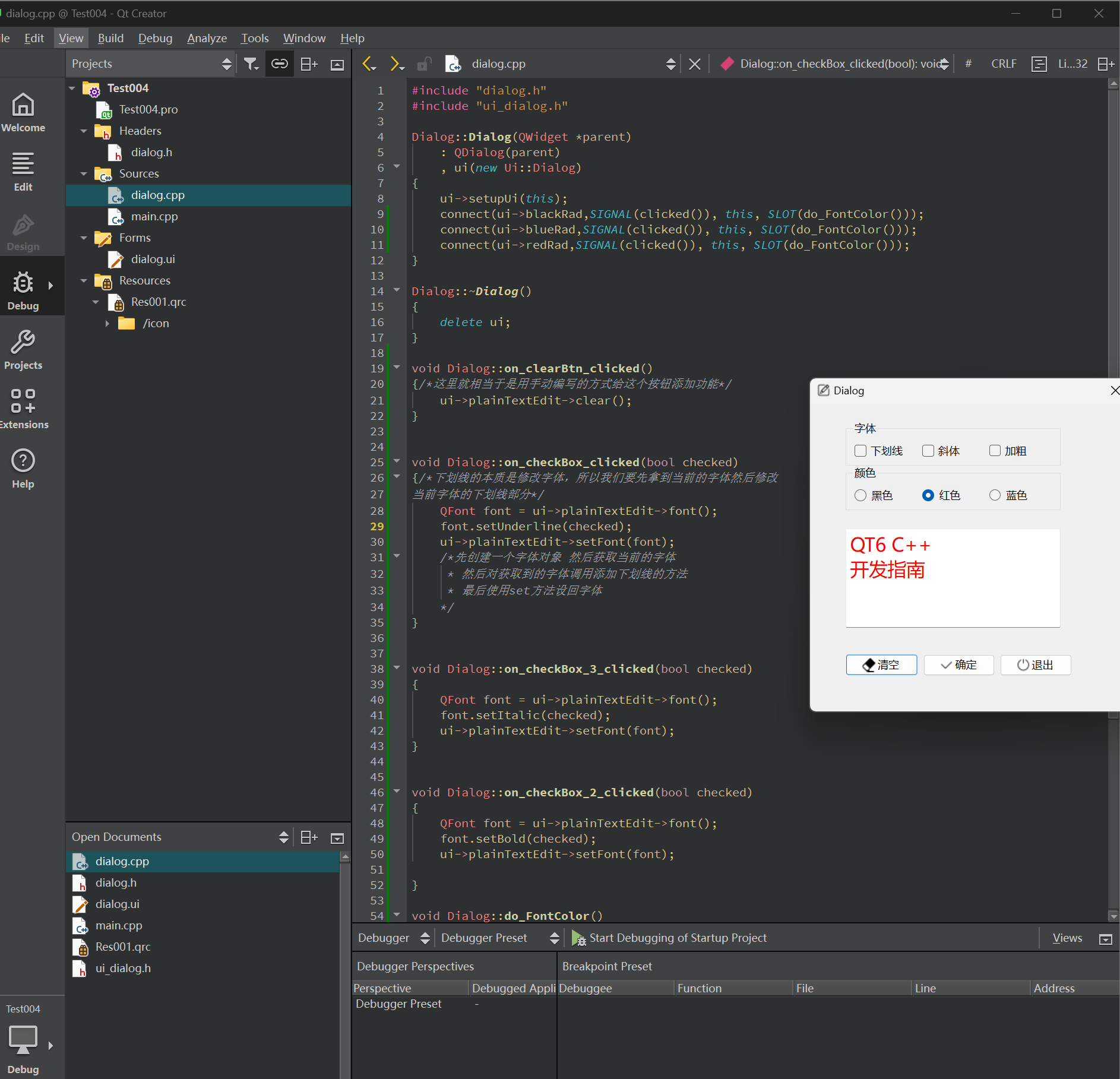

dialog.cpp
#include "dialog.h"
#include "ui_dialog.h"

Dialog::Dialog(QWidget *parent)
    : QDialog(parent)
    , ui(new Ui::Dialog)
{
    ui->setupUi(this);
    connect(ui->blackRad,SIGNAL(clicked()), this, SLOT(do_FontColor()));
    connect(ui->blueRad,SIGNAL(clicked()), this, SLOT(do_FontColor()));
    connect(ui->redRad,SIGNAL(clicked()), this, SLOT(do_FontColor()));
}

Dialog::~Dialog()
{
    delete ui;
}

void Dialog::on_clearBtn_clicked()
{/*这里就相当于是用手动编写的方式给这个按钮添加功能*/
    ui->plainTextEdit->clear();
}


void Dialog::on_checkBox_clicked(bool checked)
{/*下划线的本质是修改字体，所以我们要先拿到当前的字体然后修改
当前字体的下划线部分*/
    QFont font = ui->plainTextEdit->font();
    font.setUnderline(checked);
    ui->plainTextEdit->setFont(font);
    /*先创建一个字体对象 然后获取当前的字体
     * 然后对获取到的字体调用添加下划线的方法
     * 最后使用set方法设回字体
    */
}


void Dialog::on_checkBox_3_clicked(bool checked)
{
    QFont font = ui->plainTextEdit->font();
    font.setItalic(checked);
    ui->plainTextEdit->setFont(font);
}


void Dialog::on_checkBox_2_clicked(bool checked)
{
    QFont font = ui->plainTextEdit->font();
    font.setBold(checked);
    ui->plainTextEdit->setFont(font);

}

void Dialog::do_FontColor()
{
    QPalette plet = ui->plainTextEdit->palette();

    if(ui->blackRad->isChecked())
        plet.setColor(QPalette::Text,Qt::black);
    if(ui->redRad->isChecked())
        plet.setColor(QPalette::Text,Qt::red);
    if(ui->blueRad->isChecked())
        plet.setColor(QPalette::Text,Qt::blue);
    ui->plainTextEdit->setPalette(plet);
}

dialog.h
#ifndef DIALOG_H
#define DIALOG_H

#include <QDialog>

QT_BEGIN_NAMESPACE
namespace Ui {
class Dialog;
}
QT_END_NAMESPACE

class Dialog : public QDialog
{
    Q_OBJECT

public:
    Dialog(QWidget *parent = nullptr);
    ~Dialog();

private slots:
    void on_clearBtn_clicked();

    void on_checkBox_clicked(bool checked);

    void on_checkBox_3_clicked(bool checked);

    void on_checkBox_2_clicked(bool checked);
    /*首先创造一个slot函数*/
    void do_FontColor();


private:
    Ui::Dialog *ui;
};
#endif // DIALOG_H

小结一下：上面主要讲了通过可视化UI设计（反正就是创建项目的时候选择genarate form，就是可视化ui设计了）来进行设计qt程序。第一步是创建程序，这个不赘述，第二部是设计UI，包括导入我们自己的图标等。第三步是给完成各个功能，主要通过代码的方式，操作底层逻辑暂时都学的差不多了，但是如何操作其他的还是不清楚。

代码化UI设计

要求和上面的可视化UI设计一样，不同的是不勾选generate form，所以没有很多东西
说是更灵活，但是对我来说也更难。

cpp文件

#include "dialog.h"

#include <QHBoxLayout>
#include <QVBoxLayout>

#include <QCheckBox>
#include <QRadioButton>
#include <QPlainTextEdit>
#include <QPushButton>

void Dialog::do_chkBoxUnder(bool checked)
{
    QFont font = txtEdit->font();
    font.setUnderline(checked);
    txtEdit->setFont(font);
}

void Dialog::do_chkBoxItalic(bool checked)
{
    QFont font = txtEdit->font();
    font.setItalic(checked);
    txtEdit->setFont(font);
}

void Dialog::do_chkBoxBold(bool checked)
{
    QFont font = txtEdit->font();
    font.setBold(checked);
    txtEdit->setFont(font);
}

void Dialog::do_setFontColor()
{
    QPalette plet=txtEdit->palette();
    if(radioBlack->isChecked())
        plet.setColor(QPalette::Text,Qt::black);
    if(radioRed->isChecked())
        plet.setColor(QPalette::Text,Qt::red);
    if(radioBlue->isChecked())
        plet.setColor(QPalette::Text,Qt::blue);
    txtEdit->setPalette(plet);  // 应用新的调色板
}

Dialog::Dialog(QWidget *parent)
    : QDialog(parent)
{
    /*先创建三个组件*/
    chkBoxUnder =  new QCheckBox("下划线");
    chkBoxBold =  new QCheckBox("加粗");
    chkBoxItalic =  new QCheckBox("斜体");
    /*创建一个水平布局容器*/
    QHBoxLayout *HLayl = new QHBoxLayout();
    //在水平布局容器里面添加三个组件
    HLayl->addWidget(chkBoxUnder);
    HLayl->addWidget(chkBoxItalic);
    HLayl->addWidget(chkBoxBold);

    //创建三个新的组件
    radioBlack = new QRadioButton("黑色");
    radioRed = new QRadioButton("红色");
    radioBlue = new QRadioButton("蓝色");
    QHBoxLayout *HLayl2 = new QHBoxLayout();
    /*QHB是水平布局 让上面三个组件在同一列*/
    HLayl2->addWidget(radioBlack);
    HLayl2->addWidget(radioRed);
    HLayl2->addWidget(radioBlue);
    /*在水平布局容器里面添加三个组件*/
    /*创建一个垂直布局容器*/
    QVBoxLayout *Vlayl = new QVBoxLayout();/*QVB垂直布局 让上面两个组件在不同列*/

    /*文本框*/
    txtEdit = new QPlainTextEdit;
    txtEdit ->setPlainText("hello world \n 手工创建！");
    QFont font = txtEdit->font();
    font.setPointSize(20);
    txtEdit->setFont(font);

    //按钮
    btn0k = new QPushButton("确定");
    btnCancel = new QPushButton("取消");
    btnClose = new QPushButton("退出");
    QHBoxLayout *HLayl3 = new QHBoxLayout();
    HLayl3->addStretch();
    HLayl3 ->addWidget(btn0k);
    HLayl3->addStretch();
    HLayl3 ->addWidget(btnCancel);
    HLayl3->addStretch();
    HLayl3 ->addWidget(btnClose);



    /*在垂直布局容器里面添加组件*/
    Vlayl->addLayout(HLayl);
    Vlayl->addLayout(HLayl2);
    Vlayl->addWidget(txtEdit);
    Vlayl->addLayout(HLayl3);

    setLayout(Vlayl);

    /*连接*/
    connect(chkBoxUnder,SIGNAL(clicked(bool)),this,SLOT(do_chkBoxUnder(bool)));
    connect(chkBoxItalic,SIGNAL(clicked(bool)),this,SLOT(do_chkBoxItalic(bool)));
    connect(chkBoxBold,SIGNAL(clicked(bool)),this,SLOT(do_chkBoxBold(bool)));
    /*颜色*/
    connect(radioBlack,SIGNAL(clicked(bool)),this,SLOT(do_setFontColor()));
    connect(radioBlue,SIGNAL(clicked(bool)),this,SLOT(do_setFontColor()));
    connect(radioRed,SIGNAL(clicked(bool)),this,SLOT(do_setFontColor()));
    /*按钮*/
    connect(btn0k,SIGNAL(clicked()),this,SLOT(accept()));
    connect(btnCancel,SIGNAL(clicked()),this,SLOT(reject()));
    connect(btnClose,SIGNAL(clicked()),this,SLOT(close()));

    setWindowTitle("手工打造UI");

}

Dialog::~Dialog() {}

头文件

#ifndef DIALOG_H
#define DIALOG_H
#include <QDialog>

class QCheckBox;
class QRadioButton;
class QPlainTextEdit;
class QPushButton;


class Dialog : public QDialog
{
    Q_OBJECT
private:
    QCheckBox *chkBoxUnder;
    QCheckBox *chkBoxItalic;
    QCheckBox *chkBoxBold;

    QRadioButton *radioBlack;
    QRadioButton *radioRed;
    QRadioButton *radioBlue;

    QPlainTextEdit *txtEdit;

    QPushButton *btn0k;
    QPushButton *btnCancel;
    QPushButton *btnClose;

private slots:
    void do_chkBoxUnder(bool checked);
    void do_chkBoxItalic(bool checked);
    void do_chkBoxBold(bool checked);


    void do_setFontColor();

public:
    Dialog(QWidget *parent = nullptr);
    ~Dialog();
};
#endif // DIALOG_H

使用cmake构建系统

使用cmake构建系统（其他所有示例都使用qmake构建系统）
cmake是一个功能强大的跨平台的构建工具，它通过与平台和编译器无关的配置文件控制软件的构建过程(在不同的平台上使用不同的编译器），生成本地化的makefile文件或者IDE项目。很多大型的开源软件都使用cmake构建系统，qt6本身就是用cmake构建的。

本章节任务就是使用cmake实现上节课实现的。cmake项目是用cmake语言写的一些文件，项目的主文件是cmakeLists.txt

新建项目，这部分不赘述，容易错的点就是要选dialog

构建完了之后找到之间建立的qmake项目，把项目中的这四个部分覆盖到现在新建的cmake项目。

然后修改一下ui的文字，重新保存，修改一下头文件，重新保存。（如果不修改，编译器不会判定为文件改变，不会保存也不会重新编译。）

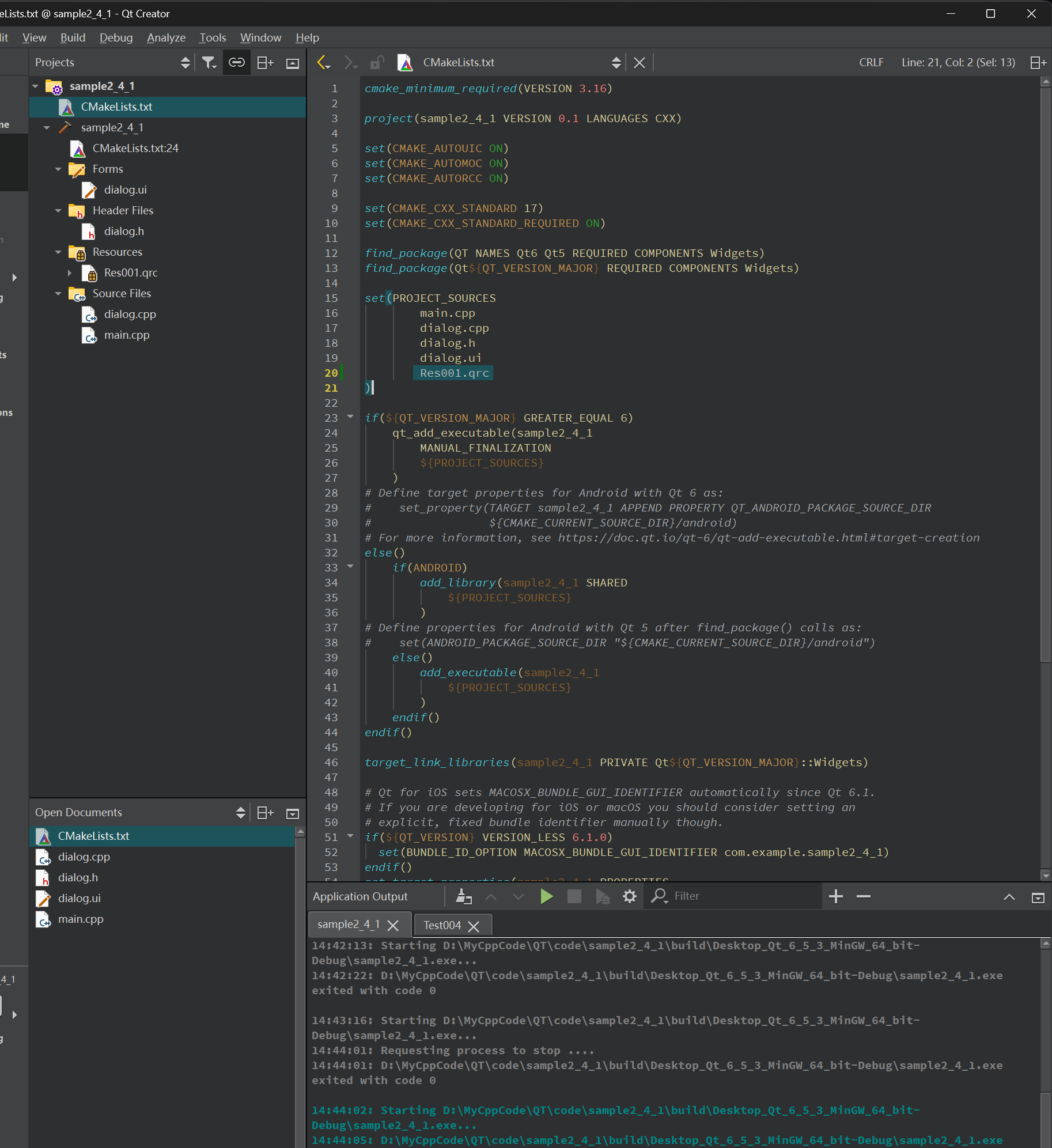

然后在配置文件里面加上下面一行。

然后重新保存，ui图标和功能就全部正常了

下面的部分是使用cmakeGUI生成VS工程，我认为用不到就先不学了，如果要用再回来学。

学习路线2

从按钮入手认识QT和样式

创建文件的过程不赘述，以下是按钮的mainwindow.cpp文件

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include <QPushButton>
/*按钮的头文件 只有包含了头文件
 后续的代码才可以使用按钮类型的对象*/

/*这个文件主要处理主窗口和图像方面的部分*/

//构造函数
MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
/*在堆上创建了一个这个类型的对象
 然后用指针Ui指向它*/
{
    ui->setupUi(this);
    /*ui指针指向函数
     实际上的作用就是初始化控件*/

    /*创建一个按钮*/
    QPushButton * button = new QPushButton("01",this);
    /*创建了一个QPB类型的指针，在堆上实例化了一个新对象*/

    /*设置按钮的大小和位置*/
    button->setGeometry(50,50,150,100);
    /*前两个参数是按钮的位置xy坐标 后面的参数是宽和高。*/

    /*设置按钮中字体的颜色*/
    /*调用一个sSS方法 本质上是通过字符串传递一组css样式*/
    button->setStyleSheet("color:red;"
    /*设置按钮背景颜色*/  "background-color:lightblue;"
    /*把字调大一点*/     "font-size:30px;");

    /*下面主要是一些调整按钮样式的css*/
    /*设置扁平化一些(隐藏式按钮*/
    button->setFlat(false);
    /*为了方便观察和调整 我们先改成false*/

    /*设置按钮可见*/
    button->setVisible(true);
    /*如果写成false就不可以见了*/


}

MainWindow::~MainWindow()
{
    /*析构*/
    delete ui;
}

槽函数和lambda表达式

在上节课中我们已经建立了按钮，但是这个按钮并没有任何的功能，这节课通过槽函数我们就要给这个按钮赋予功能。
现在我们要给按钮赋予功能，现在以点击弹出提示框为例。

槽函数是 Qt 框架中用于处理信号（signal）和响应（响应事件）的核心机制之一。它是 Qt 中事件驱动编程的一部分，用于处理控件或其他对象触发的事件。

什么是槽函数？

槽函数是普通的成员函数或独立的函数，当某个信号发出时，槽函数会被调用。它们与 Qt 的信号-槽机制紧密结合，负责响应来自对象（如按钮、窗口等）发出的信号。

作用：

槽函数的主要作用是响应信号。它们使得 Qt 的对象可以根据特定事件或操作触发后执行某些操作。信号和槽提供了一种松耦合的机制，可以轻松实现不同对象之间的通信，而不需要彼此直接依赖。

Lambda 表达式（也称为匿名函数）是一种在 C++11 引入的语法，用于创建没有名字的内联函数。它允许你在代码的某个地方定义一个函数，并将其传递或直接使用，而无需先声明或定义一个完整的函数。

代码：

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include <QPushButton>
/*按钮的头文件 只有包含了头文件
 后续的代码才可以使用按钮类型的对象*/
#include <QMessageBox>

/*这个文件主要处理主窗口和图像方面的部分*/


/*槽函数 响应特定的信号事件。*/
// void onButtonClicked(){
//     /*一个弹出信息类型的对话框，后面的语法是
//      QMessageBox::information(parent, title, message, buttons, defaultButton);*/
//     QMessageBox::information(nullptr,"提示","你点击了按钮");
//     /*nullptr表示没有父窗口 但是这个参数不能省略。
//     第二个参数是提示框的标题
//     接下来就是文本 正文内容*/

//     /*上面的就是正常的槽函数，然后就要吧槽函数连接到按钮里面
//      在下面通过connect连接*/

// }



//构造函数
MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
/*在堆上创建了一个这个类型的对象
 然后用指针Ui指向它*/
{
    ui->setupUi(this);
    /*ui指针指向函数
     实际上的作用就是初始化控件*/

    /*创建一个按钮*/
    QPushButton * button = new QPushButton("01",this);/*前面是文本，后面是对象*/
    /*创建了一个QPB类型的指针，在堆上实例化了一个新对象*/

    /*设置按钮的大小和位置*/
    button->setGeometry(50,50,150,100);
    /*前两个参数是按钮的位置xy坐标 后面的参数是宽和高。*/

    /*设置按钮中字体的颜色*/
    /*调用一个sSS方法 本质上是通过字符串传递一组css样式*/
    button->setStyleSheet("color:red;"
    /*设置按钮背景颜色*/  "background-color:lightblue;"
    /*把字调大一点*/     "font-size:30px;");

    /*下面主要是一些调整按钮样式的css*/
    /*设置扁平化一些(隐藏式按钮*/
    button->setFlat(false);
    /*为了方便观察和调整 我们先改成false*/

    /*设置按钮可见*/
    button->setVisible(true);
    /*如果写成false就不可以见了*/

    //connect(button,&QPushButton::clicked,onButtonClicked);
    /*第二种方法 lambda表达式*/
    connect(button,&QPushButton::clicked,[]{
        QMessageBox::information(nullptr,"提示","你点击了按钮");
    });
    /*lambda中的中括号是捕获列表，这里是空的说明不捕获外部变量,只使用了自己内部定义的
     代码逻辑和参数*/
    /*{}中的内容是函数体 就是函数要实际执行的内容
     用lambda表达式相当于一个临时匿名的槽函数 */

}

MainWindow::~MainWindow()
{
    /*析构*/
    delete ui;
}

垂直布局和水平布局

为什么需要一个中心部件？

QMainWindow 是 Qt 中用于构建主窗口的类，它具有许多预定义的区域（例如，菜单栏、工具栏、状态栏等），但是它没有一个默认的区域来放置你自己的控件。因此，你需要设置一个“中心部件”（central widget），作为显示控件的容器。

具体的原因

1. QMainWindow 的布局限制：
   QMainWindow 自带了许多特殊的区域（例如菜单、工具栏、状态栏等），但是它本身没有提供直接用于添加控件的区域。你必须设置一个“中心部件”来填充主窗口的中央区域。
2. 中心部件的作用：
   中心部件可以是任何 QWidget 类型的控件，布局管理器（如 QVBoxLayout 或 QHBoxLayout）会被应用到这个中心部件上，这样布局管理器中的控件就会显示在主窗口的中央区域。

代码：

/*布局 垂直布局和水平布局*/
#include "mainwindow.h"
#include "ui_mainwindow.h"
#include <QPushButton>
#include<QVBoxLayout>/*垂直布局 vertical*/
#include<QHBoxLayout>/*水平布局 horizontal*/


MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);
    /*创建一个对象作为中心部件*/
    QWidget * centralWidget01 = new QWidget(this);
    /*设置成中心部件*/
    setCentralWidget(centralWidget01);
    /*创建一个新的垂直布局的对象作为容器 */
//    QVBoxLayout * vBoxLayout01 = new QVBoxLayout();
    /*进阶 改成水平的*/
    QHBoxLayout * hBoxLayout01 = new QHBoxLayout();

    QPushButton * button01 = new QPushButton("按钮1",this);
    QPushButton * button02 = new QPushButton("按钮2",this);
    QPushButton * button03 = new QPushButton("按钮3",this);
    /*放大一下按钮*/
    button01->setFixedSize(100,50);
    button02->setFixedSize(100,50);
    button03->setFixedSize(100,50);
    /*然后把按钮添加到容器里*/
    // vBoxLayout01->addWidget(button01);
    // vBoxLayout01->addWidget(button02);
    // vBoxLayout01->addWidget(button03);

    /*改水平*/
    hBoxLayout01->addWidget(button01);
    hBoxLayout01->addWidget(button02);
    hBoxLayout01->addWidget(button03);
    /*这里的语法
     容器-> 添加组件（添加的元素）*/

    /*然后把这个容器放到中心部件里面 让这编译器知道这个容器是在中心位置*/
 //   centralWidget01->setLayout(vBoxLayout01);
    centralWidget01->setLayout(hBoxLayout01);


}

MainWindow::~MainWindow()
{
    delete ui;
}

微调框

QSpinBox

QSpinBox是QT框架中用于输入整数的微调框控件。用于可以通过点击微调框旁边的上下箭头来增加或者减少整数值，也可以直接在输入框中输入整数。它提供了设置了最小、最大值和步长的功能。

QDoubleSpinBox

和上面的类似，但他用于输入浮点数。用户可以通过上下箭头或者直接输入来改变值，再上述功能的基础上还提供了小数位数的功能。

常用方法

QSpinBox
setMinimum(int min):设置微调框的最小值。
setMaxIum(int max):设置最大值
setSingleStep(int step):设置每次点击上下箭头时数值的变化量
setValue（int value):设置微调框的当前值。
value():获取微调框的当前值。
QDoubleSpinBox
setMinimum(double min):设置微调框的最小值。
setMaxIum(double max):设置最大值
setSingleStep(double step):设置每次点击上下箭头时数值的变化量
setValue（double value):设置微调框的当前值。
value():获取微调框的当前值。
setDecimals(int prec):设置小数位数

在头文件中声明私有成员变量的好处：

• 可以使得类的接口完整，类的使用者能够直接访问类中的控件和布局。
• 遵循封装原则，类的实现细节可以隐藏在 .cpp 文件中，提供清晰的接口。
• 可以方便其他类、模块和源文件与 MainWindow 类交互和调用这些成员。

配置OpenCV的方法！！！

自用版

因为跑起来问题非常的多，而且复杂，但是通过种种原因终于是成功引用了。

首先对于一个项目

点击这里添加库

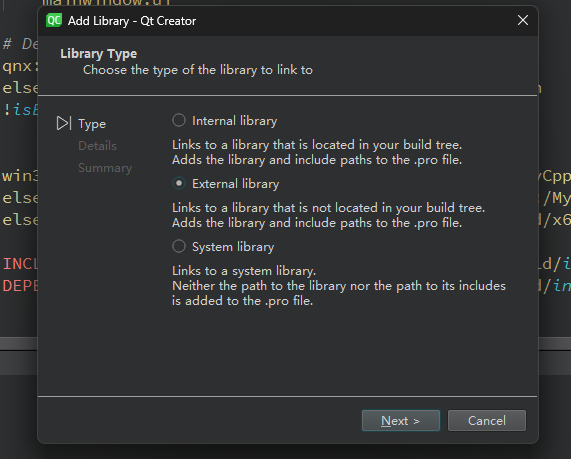

选择外部库

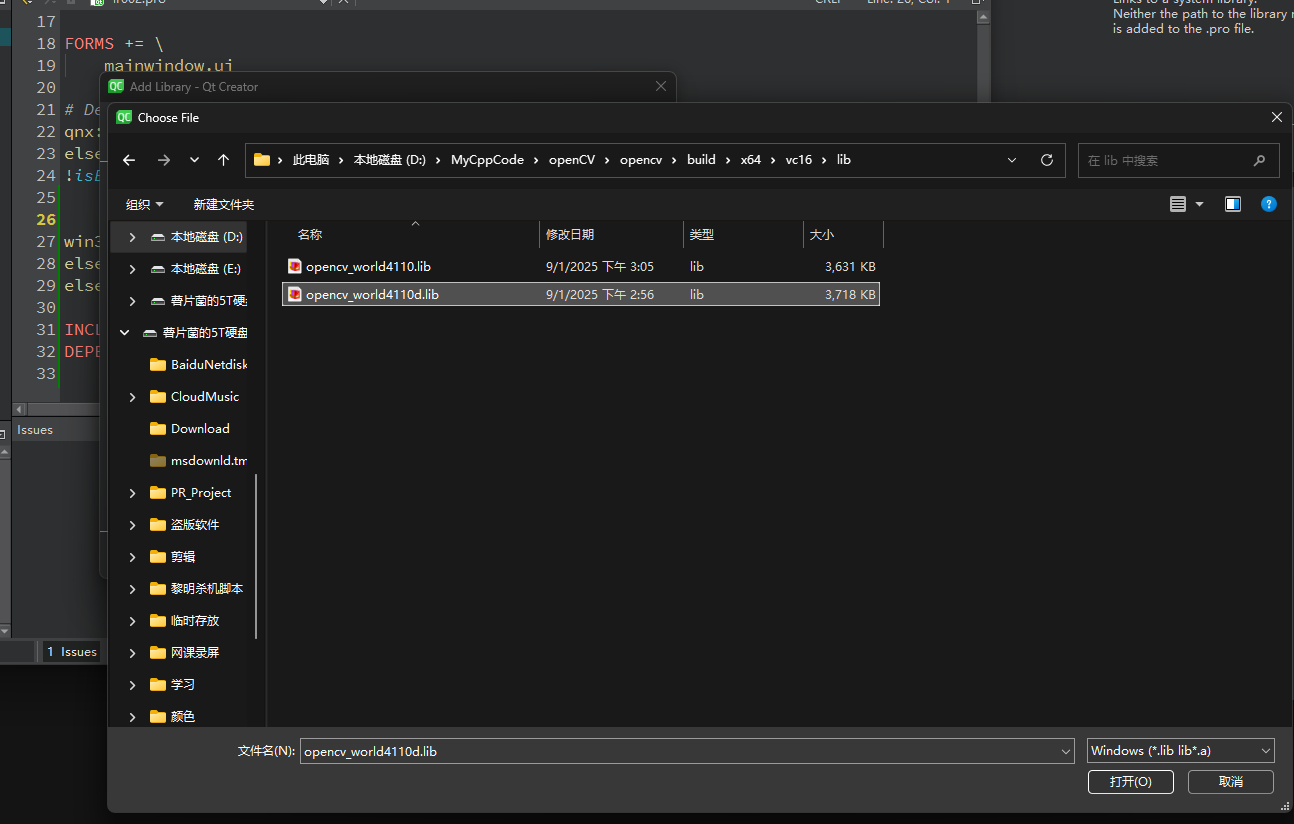

选择这个

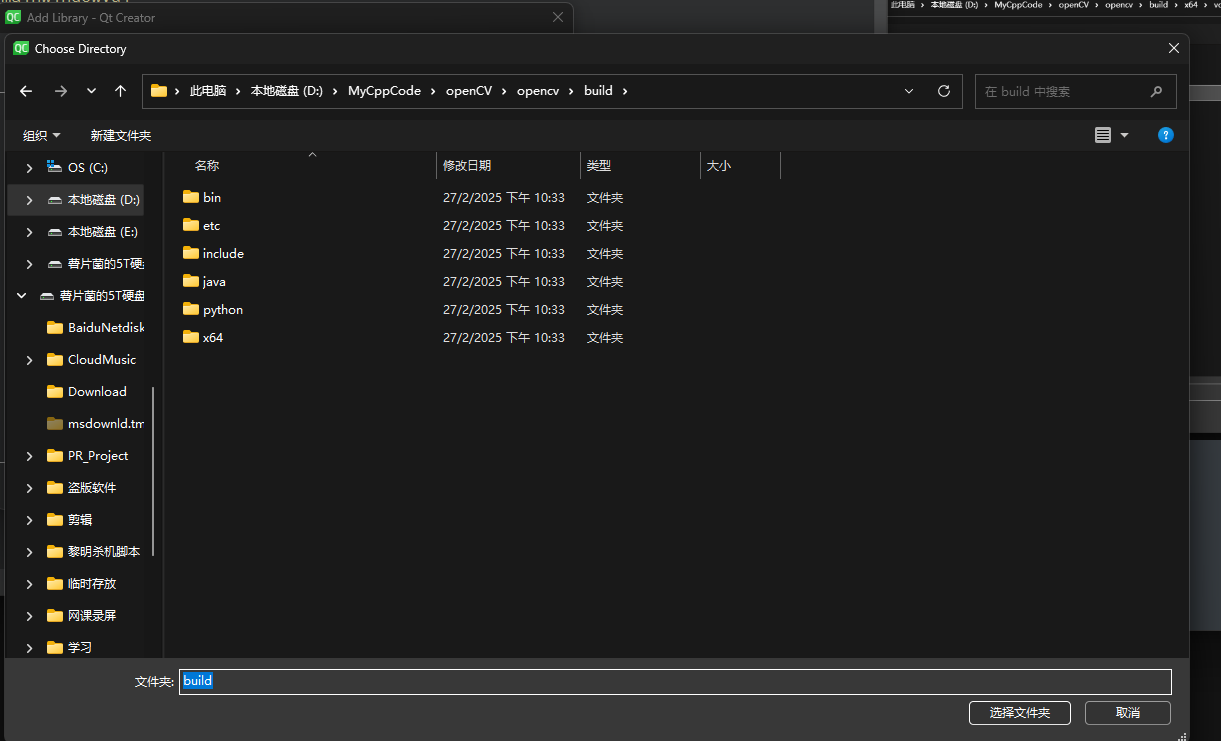

然后下面这个选项选择这个build

导入成功之后会有这样的两段话

把上面的换成绝对路径，把下面的换成加上include就行了

大作业开发

软件设计报告

---

一、软件设计任务概述

应用背景
随着计算机视觉和人工智能技术的快速发展，图像与视频处理软件在各个领域得到了广泛应用。例如，在医学影像分析、安防监控、工业检测以及娱乐应用中，图像与视频处理技术发挥着重要作用。本项目旨在开发一款功能全面、界面友好的图像与视频处理软件，支持基本的图像处理操作、视频处理功能以及基于深度学习的智能视觉分析。

任务目标

1. 实现基本的图像处理功能，包括灰度化、二值化、均值模糊、伽马校正和边缘检测。
2. 支持视频处理功能，包括视频播放、暂停、快进、快退以及马赛克处理。
3. 集成基于YOLO的物体检测功能，实现对图像和视频中的目标检测。
4. 实现人脸检测功能，增强软件的智能性。
5. 提供友好的用户界面，使用户能够方便地操作和配置各项功能。

开发环境搭建

• 操作系统：Windows 10 或更高版本。
• 开发工具：Qt Creator 6.0 或更高版本。
• 第三方库：OpenCV 4.5.0 或更高版本，用于图像和视频处理；
  dnn模块用于YOLO模型的加载与推理。
• 其他依赖：C++编译环境（如MSVC）。

---

二、可行性研究、需求分析及进度规划

可行性研究

1. 技术可行性：
   • OpenCV和Qt提供了强大的图像和视频处理功能，能够满足项目需求。
   • YOLO模型在目标检测领域性能优越，且推理速度快，适合集成到实时处理中。
   • 人脸检测可以通过OpenCV自带的.CascadeClassifier实现，技术成熟。
2. 经济可行性：
   • 项目主要依赖开源库，无需额外购买许可证或付费服务，开发成本较低。
   • 仅需基本的硬件设备（如普通PC），无需高端服务器或专用设备。
3. 操作可行性：
   • 软件界面设计直观，用户无需专业培训即可上手。
   • 功能模块化设计，用户可以根据需求选择性使用功能。

需求分析

• 用户需求

  ：

  • 专业用户（如研究人员、开发者）需要强大的图像处理和分析功能。
  • 普通用户（如摄影师、爱好者）需要简单易用的图像编辑工具。

• 功能需求

  ：

  • 基本图像处理功能（灰度化、二值化等）。
  • 视频播放与处理功能。
  • 智能视觉分析功能（目标检测、人脸检测）。

进度规划

阶段	时间	描述
需求分析与设计	1周	确定功能需求，设计软件架构，完成UI设计。
开发阶段	3周	实现图像处理功能，集成OpenCV和YOLO模块，开发视频处理功能。
测试与优化	1周	测试各功能模块，修复bug，优化性能。
文档撰写与总结	1周	撰写软件设计报告，整理测试记录与开发心得。

---

三、软件设计的基本原理和采用的主要方法与技术

基本原理

1. 图像处理：
   • 基于OpenCV库实现图像的读取、显示和处理。
   • 使用滑块控件（QSlider）实现参数调节（如亮度、对比度）。
2. 视频处理：
   • 使用OpenCV的VideoCapture类实现视频的读取与播放。
   • 通过QTimer实现视频的实时显示与处理。
3. AI智能视觉：
   • 使用YOLO目标检测模型实现图像和视频中的目标检测。
   • 通过dnn模块加载预训练模型，进行实时推理。
4. 人脸检测：
   • 使用OpenCV的.CascadeClassifier实现人脸检测。
   • 通过滑块控件调节检测灵敏度。

主要方法与技术

1. 模块化设计：
   • 将功能模块化，如图像处理、视频处理、AI检测等，便于管理和维护。
2. MVC模式：
   • 模型（Model）：数据存储与处理。
   • 视图（View）：用户界面展示。
   • 控制器（Controller）：处理用户输入与功能调用。
3. 异步处理：
   • 使用QTimer和信号槽实现视频的实时处理，避免主线程阻塞。

---

四、实现的过程与步骤

实现流程

1. 需求分析与设计
   • 确定功能模块，设计软件架构。
   • 完成UI设计，使用Qt Designer绘制界面。
2. 开发阶段
   • 实现图像处理功能（灰度化、二值化等）。
   • 集成OpenCV和dnn模块，实现YOLO目标检测。
   • 开发视频处理功能，包括播放、暂停、快进、快退。
3. 测试与优化
   • 测试各功能模块，修复bug。
   • 优化性能，提升处理速度。

框图

+-------------------+       +-------------------+
|                   |       |                   |
|    用户界面        |<----->|    控制器         |
|                   |       |                   |
+-------------------+       +-------------------+
           |                            |
           |                            |
           v                            v
+-------------------+       +-------------------+
|                   |       |                   |
|    模型（数据）    |       |    视图（展示）    |
|                   |       |                   |
+-------------------+       +-------------------+

---

功能模块流程图

图像处理流程

用户点击“打开图片”按钮
|
v
读取并加载图片
|
v
显示原始图片
|
v
用户选择滤镜（如灰度化、二值化等）
|
v
应用滤镜并处理图片
|
v
更新并显示处理后的图片

视频处理流程

用户点击“打开视频”按钮
|
v
加载视频文件或摄像头流
|
v
显示视频第一帧
|
v
用户点击“播放”按钮
|
v
启动视频播放定时器
|
v
循环处理并显示视频帧
|
v
用户点击“暂停”或“停止”按钮
|
v
停止视频播放并更新界面状态

AI检测流程

用户点击“初始化YOLO”按钮
|
v
加载YOLO模型和分类名称
|
v
用户点击“开始检测”按钮
|
v
循环处理视频或图像帧
|
v
应用YOLO检测并标记目标
|
v
更新并显示检测结果

---

整体流程图

+-------------------+       +-------------------+
|                   |       |                   |
|    用户界面        |<----->|    控制器         |
|                   |       |                   |
+-------------------+       +-------------------+
           |                            |
           |                            |
           v                            v
+-------------------+       +-------------------+
|                   |       |                   |
|    模型（数据）    |       |    视图（展示）    |
|                   |       |                   |
+-------------------+       +-------------------+

---

详细步骤说明

1. 用户交互
   • 用户通过界面按钮或控件触发功能请求。
2. 数据加载
   • 根据用户选择，加载图片或视频文件，或开启摄像头流。
3. 功能处理
   • 根据选择的功能模块，调用相应的处理函数（如图像滤镜、视频播放、目标检测）。
4. 数据处理
   • 对加载的数据进行处理，如应用滤镜、检测目标、调整参数等。
5. 结果展示
   • 将处理后的数据展示在界面上，供用户查看。
6. 状态反馈
   • 更新界面状态，如按钮启用/禁用、处理进度等。

五、遇到的困难与获得的主要成果

遇到的困难

1. 技术难点
   • YOLO模型的加载与推理速度优化。
   • 实时视频处理中多线程的协调与同步。
2. 时间压力
   • 项目时间紧张，需要在短时间内完成多个功能模块的开发与测试。
3. 资源限制
   • 由于硬件性能限制，YOLO模型的推理速度较慢，影响了用户体验。

获得的主要成果

1. 成功实现了基本的图像处理功能，包括灰度化、二值化、均值模糊等。
2. 集成并优化了YOLO目标检测功能，实现了对图像和视频的实时检测。
3. 实现了视频的播放与处理功能，用户可以自由控制视频的播放速度与方向。
4. 成功实现了人脸检测功能，增强了软件的智能性。

---

六、测试与运行记录

测试环境

• 操作系统：Windows 10
• 硬件配置：Intel i7处理器，16GB内存，NVIDIA GeForce GTX 1060
• 软件版本：Qt 6.0，OpenCV 4.5.0

测试用例

1. 图像处理功能
   • 打开一张图片，应用灰度化、二值化等滤镜，检查处理效果。
   • 使用滑块调节亮度和对比度，观察图像变化。
2. 视频处理功能
   • 打开一段视频，播放、暂停、快进、快退，检查控制是否正常。
   • 应用马赛克处理，检查视频画质是否受到影响。
3. AI检测功能
   • 打开一张图片，应用YOLO目标检测，检查检测结果。
   • 打开一段视频，应用YOLO目标检测，检查实时检测效果。

测试结果

• 图像处理功能：运行正常，处理效果符合预期。
• 视频处理功能：运行流畅，控制响应灵敏。
• AI检测功能：检测准确率较高，但在复杂场景下可能误检。

测试截图
（以下为部分测试截图，展示了图像处理和目标检测的效果。）

图1：灰度化处理效果

图2：二值化处理效果

图3：YOLO目标检测效果

---

七、结果分析

功能实现

• 软件成功实现了所有预设功能，包括图像处理、视频处理和AI检测。
• 用户界面设计直观，操作简便，适合各类用户使用。

性能优化

• 通过多线程和异步处理，提升了视频处理的流畅度。
• YOLO模型的推理速度在硬件性能允许的范围内得到了优化。

用户体验

• 软件运行稳定，功能切换流畅，用户反馈良好。
• AI检测功能增强了软件的智能化，提升了用户体验。

不足与改进

• 在复杂场景下，YOLO的检测精度可能不足，需要优化模型或使用更先进的算法。
• 视频处理功能在低配置硬件上运行较慢，需要进一步优化代码性能。

---

八、软件开发心得

回顾整个开发过程，我深刻体会到软件开发的不易。从最初的代码敲击到功能的逐步完善，每一个环节都充满了挑战。尤其是在集成YOLO模型和优化视频处理性能的过程中，我经历了无数次的调试和优化，甚至在深夜里仍然在思考如何解决技术难题。

尽管开发过程中充满了困难，但最终的成功让我感到无比的成就感。通过这个项目，我不仅提升了自己的技术水平，还学会了如何在有限的时间内高效地解决问题。软件开发不仅仅是代码的堆砌，更是一种艺术，需要耐心、毅力和创造力。

这次开发经历让我明白，每一个功能的实现都离不开细致的思考和反复的测试。未来的开发中，我将继续保持这种严谨的态度，不断提升自己的技术水平，为用户带来更好的使用体验。

QT学习止步于此 再见了 的所有 QT福音战士

其他

关于bmp文件

看到视频教程里面用了很多的bmp文件，很多插入的文件也是bmp
但是因为没有花钱买原课程，只能蹭蹭免费的，所以这个问题需要我自己解决。
首先我找了阿里的图标库
iconfont-阿里巴巴矢量图标库
然后在里面找了几套适合的下载jpeg或者jpg格式，然后通过在线工具进行转换，得到了一套可以用的bmp格式的图标文件。
注意导入的时候需要在项目文件内部建一个文件夹，然后再在文件夹内放入图片，选择项目外部的文件夹进行导入报错了。

如何导入？
两种方法进行导入 第一种方法通过代码，修改pro文件，加入，这种方法不知道为什么失败了。
第二种方法 直接查看目录中的《加入qrc文件》部分即可
